인덱스 (4th Axis NC Rotary Table) 설치 요령 에 관하여(웹버전)

 본 자료는 4축 관련 인덱스 활용 가공 시 자료 나 교육기회가 없어 작업에 어려움이 있으신 분들을 위하여 작성하였습니다..



 기본적으로 개인 경험에 의한 한정적인 자료 내에서 작성한 것이라 일부 내용의 오류 가 있거나 틀린 내용이 있을 수 있습니다.



 작업 환경은 다음과 같은 조건 하에서 진행하며 특히 하드웨어 관련은 각 해당 기계, 메이커 특성상 차이가 있을 수 있습니다.



머시닝 센터 기종 : DOOSAN Mynx 6500 BT50 & DNM 500II BT40

인    덱    스 기종 : Samchuiiy 4th Axis NC Rotary Table S-250F8 & S-320F8

가    공    형     태 : 3축 머시닝 부가축(A 축)동시제어 지원 형태



 우선 기계 상황은 맨 처음부터 설치는 가능한 해당 메이커 가 하는 것을 전제로 합니다.



 실제 동시제어 지원 인덱스는 별도의 제어 시스템(PLC)을(PLC) 머시닝 제어판 안에 설치하여 각 기계 파라미터 을 수정 입력 하는 형식이라 이는 사전 지식이 없는 작업자가 실행하기에는 어려움이 많습니다.



 다만 일부 콘트롤 박스 가 외부에 있는 (동시제어 지원 불가 & 외부 제어) 경우는 간단한 설치로 가능한 경우도 있습니다.

만일 새로 인덱스 을 구매 하여 설치하는 경우 필히 해당 메이커에게 파라미터 나 기타 설정 관련한 자료 을 제공 받으신 길 바랍니다.  (필히 백업 및 사무실 보관요.)



 그러므로 다음 내용 은 일단 해당 메이커가 설치 완료 후 작업 상황에 따라 기본 설정은 두고 인덱스만 탈거,, 재 설치 하는 과정에 대하여 설명하겠습니다.





 우선 설치부터 설명합니다.



 일단 해당 설치 머시닝센터 배드 테이블 위 을 정리 정돈해주시기 바랍니다.

1.해당 머시닝 센터의 전원 을 내려주세요. (Power Off)

2.호이스트 등의 기구 을 사용 하여 해당 위치로 인덱스 을 이동 시켜줍니다.

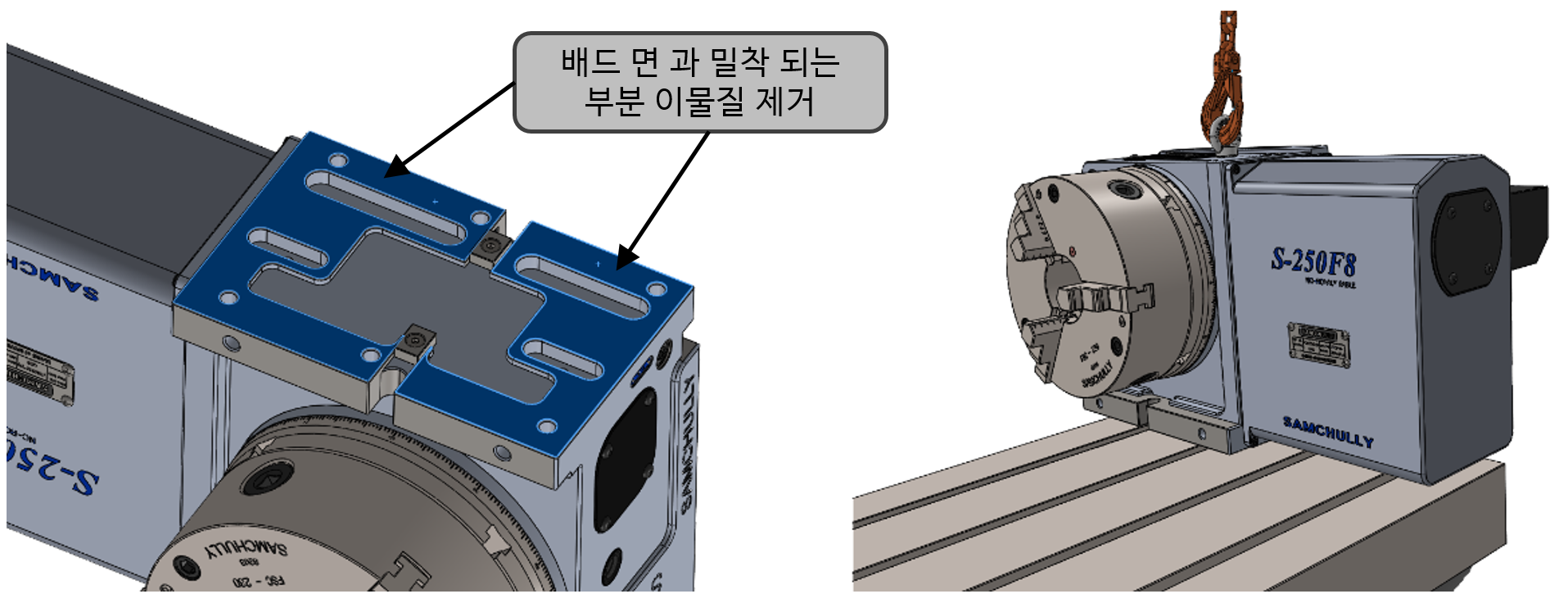

* 이때 미리 인덱스 바닥면에 대한 정리 을 마치시기 바랍니다.

(깨끗한 헝겊 또는 숫돌 등으로 이물질 제거 필히 하시기 바랍니다.)

 3. 인덱스 을 내려놓을 때 미리 정해 놓은 위치에 놓아주시기 바랍니다.



 인덱스 을 올려 넣는 과정에서 인덱스 하부에 있는 가이드 키 와 베드의 T홈을 잘 정렬하여 내려놓기 바랍니다.



 4. 해당 머시닝 센터의 전원을 올립니다. (Power On)



 5. 다음과 같은 파라미터 설정 절차 을 진행 합니다.

    ①  머시닝센터 의 원점복귀를 실행합니다..

    ②  조작판의 MDI 모드 버턴을 눌러 MDI 화면으로 갑니다.

         이후 OFF/SET 버턴을 눌러 모니터 화면상 설정 버턴을 눌러 파라미터 쓰기 칸의 “0” 값을“1”로 변경합니다..

         (이 경우 알람이 발생 하나 무시 하서도 됩니다.)

    ③  조작 판 의 SYSTEM 버턴을 눌러 파라미터 설정 화면으로 들어갑니다.

        이후 조작판의 상하 이동 키 을 눌러 파라미터 번호 “1005” 설정 란으로 들어갑니다.

        위 와 같이 파라미터 “1005” 항목을 수정합니다. “A” 축 항목만 합니다.



    ④ 이후 파라미터 “1815” 설정 란으로 들어갑니다.

        위 와 같이 파라미터 “1815” 항목을 수정합니다. “A” 축 항목만 합니다.



   ⑤ 이후 인덱스와 머시닝 센터 연결 케이블&에어 호스 을 연결하세요.



   ⑥ 머시닝 센터 전원을 내렸다가 잠시 후 다시 올려주세요.



   ⑦ 머시닝 센터 기본 준비 (원점 복귀 등 절차)을) 합니다.



   ⑧ 조작판의 MDI 모드 버턴을 눌러 MDI 화면으로 갑니다.



   ⑨ 조작 판 의 SYSTEM 버턴을 눌러 파라미터 설정 화면으로 들어갑니다.



       이후 조작판의 상하 이동 키 을 눌러 파라미터 번호 “1815” 설정 란으로 들어갑니다.

        위 와 같이 파라미터 “1815” 항목을 두 번째 수정합니다. “A” 축 항목만 합니다.



   ⑩ 조작판의 MDI 모드 버턴을 눌러 MDI 화면으로 갑니다.



        이후 OFF/SET 버턴을 눌러 모니터 화면상 설정 버턴을 눌러 파라미터 쓰기 칸의 “1” 값을 “0”로 변경합니다..

        (이후 RESET 키을 눌러 알람을 꺼 주시기 바랍니다.)

  ⑪ 머시닝 센터 전원을 내렸다가 잠시 후 다시 올려주세요.



  ⑫ 머시닝 센터 기본 준비 (원점 복귀 등 절차)을) 합니다.



         * 정상적인 상태 이면 AA 축을 조그 또는 펄스발생기(MPG)를(MPG) 조작하면 원점 복귀가 됩니다.

         * 만일 다음과 같은 메시지가 발생 시는 머시닝 배전반 의 원점 보존용 배터리 가 방전 된 경우입니다.

           이 경우 해당 배터리 을 교체해주시면 됩니다. (X, Y, Z용 원점 보관용 따로 있고 AA 축 추가하시면 별도의 배터리가

           있습니다. (동일한 배터리 2개 있습니다.)



        * 만일 배터리 교체 을 못하시거나 작업에 문제가 없는 경우 잠시 (15분 정도) 전원을 켜 두시면 임시 충전이 되어                   MPG MPG로 AA 축을 살짝 좌우로 돌려주시면 임의의 기계 원점이 설정됩니다..

           ( 다만 영구적인 기계원점이 아니므로 확인이 필요하며 배터리 교체 후 다시 설정해 주세요))



  * 인덱스 기계원점 재 설정법



     만일 머시닝 배전반 의 부가축 컨트롤 카드 의 AA 축 원점 백업 용 배터리 방전으로 원점이 풀어진 경우입니다.

     우선 부가축 컨트롤 카드 의 배터리 을 교체 합니다.



     ① 부가축 원점 설정 파라미터는 P/N 1815 #4 APZx , #5 APCx입니다.

   ② 우선 예로 배터리 방전으로 기계원점이 흔들려 다시 기계원점 “0” 으로 지정하는 형식입니다..

        * 다만 전에 설정된 원점으로 돌아갈 수 없고 근사치로 되돌리는 것입니다..

    우선 세팅 이 완료된 인덱스 을 조그, 핸들 모드로 원하시는 기계 원점 위치로 이동 시킵니다.



        1815 파라미터 #4 APZx 값을 “1” 로 변경합니다..



         그 이후 머시닝 전원을OFF – ON 하시면 현재 설정된 AA 축 좌표 가 기계원점 이 됩니다.

         완료되시면 다시 1815 파라미터 #5 APCx 값 을 “1” 로 설정하시기 바랍니다.



         * 여기까지 과정 중 인덱스 AA 축을 움직이시면 안 됩니다..

          이후 머시닝 전원을OFF-ON 하셔서 원점 복귀 시키시기 바랍니다.



  ③ 이것을 토대로 다시 얘기 하면 만일 AA 축 원점을 배터리 방전으로 상실 시 위 인덱스 설치 시 과정 ④ ~ ⑤ 과정에 실         시 하시면 됩니다.



  ④ 또는 임시 위치에 기계 좌표 설정 시 (지그 설치 등) 용이하게 적용할 수 있습니다.





6. 인덱스 고정용 바디픽처스 을 바이스 설치와 동일한 방식으로 설치해 주십시오..

     * 동일한 방식으로 회전축 용으로 하나의 바디픽처 만 손으로 살짝 조여 주시기 바랍니다.

     * 인덱스 뒤 연마면을 기준으로 하여 인디게이트 등으로Y축 정렬 을 해주세요.

        (어느정도 (±0.05mm 이하)로 잡으시면 됩니다. 이후 연동척에서 다시 잡습니다.)



7. 이후 각 부분의 바디픽처 스을 대략 50% 정도 조여줍니다.



     인디게이트 을 연동척에 대고 다시 한번 X축 정렬을 해줍니다. (±0.01~0.02mm 이내)



     이후 좀 더 정밀함 을 추구 하시면 연동척에 연마 봉 등 정밀한 봉을 척에 물리고 다시 한번 인디게이트 등으로 정렬해         줍니다.

     (이때 가능한 망치질을 인덱스 보디에 만 하시길 권합니다.)





* 인덱스 관련 부품 일람표

8. 정렬이 완료되면 각 부분 바디픽처스 을 완전히 조여 주시기 바랍니다.



    바이스 설치 하는 방법과 동일하게 “X” 자 형태로 골고루 균일하게 조여 주시기 바랍니다.

    다 완료된 후 다시 한번 인디게이트로 정렬 상태 을 확인해주시기 바랍니다.



9. 이후부터 실 가공에 들어가시면 됩니다.



10. 인덱스 탈거는 역순으로 하시면 됩니다 만, 다음 순서 을 따라 주시기 바랍니다.



    ①  머시닝센터 의 원점복귀를 실행합니다..

    ②  조작판의 MDI 모드 버턴을 눌러 MDI 화면으로 갑니다.

         이후 OFF/SET 버턴을 눌러 모니터 화면상 설정 버턴을 눌러 파라미터 쓰기 칸의 “0” 값을 “1”로 변경합니다..

         (이 경우 알람이 발생 하나 무시 하서도 됩니다.)

  ③  조작 판 의 SYSTEM 버턴을 눌러 파라미터 설정 화면으로 들어갑니다.

       이후 조작판의 상하 이동 키 을 눌러 파라미터 번호 “1005” 설정 란으로 들어갑니다.

     위 와 같이 파라미터 “1005” 항목을 수정합니다. “A” 축 항목만 합니다.



    ④ 이후 파라미터 “1815” 설정 란으로 들어갑니다.

위 와 같이 파라미터 “1815” 항목을 수정합니다. “A” 축 항목만 합니다.



  ⑤ 조작판의 MDI 모드 버턴을 눌러 MDI 화면으로 갑니다.



  ⑥ 조작판의 MDI 모드 버턴 을 눌러 MDI 화면으로 갑니다.

      이후 OFF/SET 버턴을 눌러 모니터 화면상 설정 버턴을 눌러 파라미터 쓰기 칸의 “1” 값을 “0”로 변경합니다..

      (이후 RESET 키 을 눌러 알람을 꺼 주시기 바랍니다.)



⑦ 머시닝 센터의 전원을 내려주세요 (Power Off)



⑧ 인덱스 을 탈거 해주십시오(연결 케이블과 에어 호스 도 제거 해주세요)



⑨ 머시닝 센터 의 전원을 올려주세요 (Power On)



⑩ 머시닝 센터 원점복귀 (작업 전 준비)을) 하시고 다른 작업 을 하시기 바랍니다.
