마스터캠 2021 활용한 소소한 팁-7 (NC 파일이름 변경 관련하여)

 이번에는 nc파일 이름변경 기능에 대하여 알아보겠습니다.

 우선 간혹 가다 가공경로 정의를 생성하고 삭제하고 경로 복사하고 모델링 불러드리고 저장했다가 다시 불러 수정하고 다른 이름으로 수정하고 열심히 작업하여 드디어 NC데이터를 출력하기 위하여 가공경로 그룹 또는 가공경로들(!)을 선택하고 NC 출력을 하였습니다.

 그런데, 위와 같은 메시지가 중복 출력되면서 선택한 가공경로 중 일부분만 NC데이터가 출력되고 또 다른 이름으로 나머지 NC데이터가 출력되는 경험을 하신 적이 있을 것입니다.

그런데 사실 처음부터 자세히 보시면 NC데이터 출력 시 실행 당시부터 가공경로 트리 표시가 이상합니다.



 즉 가공정의 1~5 까지 같이 출력되고 6~10까지 가 같이 두 번 출력되기는 한데 저렇게 표시됩니다.

(출력 종료 후 원래대로 표시됩니다.)

 왜 이러한 일이 발생되는가 하고 가공경로 정의 내용을 살펴보기로 하였습니다.

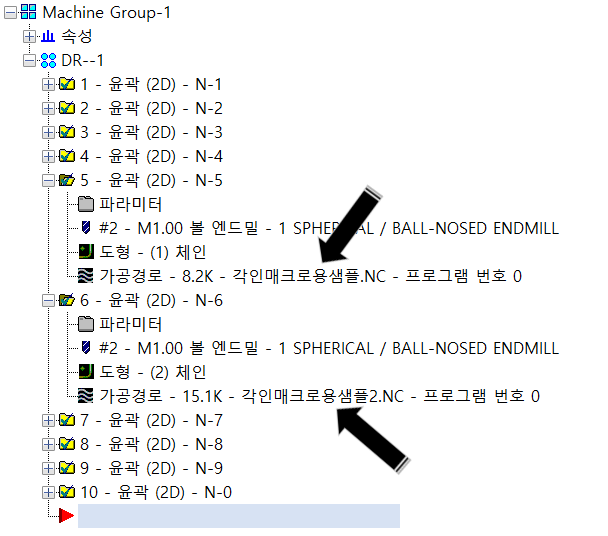

우선 전체 가공정의 내용를 살펴보았습니다.

 그러자 출력된 NC데이터 대로 (가공정의 1~5의 각인매크로용 샘플. nc , 가공정의 6~10의 각인매크로용 샘플 2.nc 2개) 프로그램 파일명(저장 시 사용되는)으로 분리되어 있는 것을 알 수 있었습니다.

 이것은 모종의 이유로 가공정의 생성(복사, 연결, 재작업등 이유로)시 현재 지정된 가공정의 저장 파일의 파일명이 변경되는 경우입니다.
* 모종의 이유는 조금 있다 설명합니다.

 이러한 경우 한개의 합체(?) NC 데이터로 출력하는 방법은 당연히 저장 파일명을 통일시키는 것입니다.



NC 파일이름 변경(통일) 하는 법

1. NC파일이름 변경할 가공정의를 모두 함께 선택합니다.

2. 해당 가공정의 그룹 또 선택된 가공정의에 마우스를 대고 우클릭하여 옵션메뉴를 출력한 후 "선택한 작업수정" - "NC파일이름 변경"을 클릭합니다.

3. "NC파일명을 입력하십시오"라는 입력창이 표시됩니다.

4. 입력창에 변경될 파일명(마스터캠 저장파일명이 아니고 NC데이터 출력 시 **. nc에 적용될 파일명입니다.)을 입력합니다.
*예제는 "각인매크로샘플"에서 "각인매크로샘플 3"으로 변경합니다.

5. 이후 선택된 가공정의 출력파일명이 전부 "각인매크로샘플 3"로 변경됩니다.

6. 선택한 가공정의들을 NC데이터 출력하면 다음과 같이 "각인매크로샘플 3.nc"로 출력됩니다.





 그러면 어떠한 경우에 이렇게 NC데이터 출력 파일명이 변경되는 경우가 있는지에 대하여 알아보겠습니다.

1. 마스터캠 파일명이 있는(이미 한번 이상 저장된 파일) 경우 가공정의 수정 후 저장 시 "다른 이름으로 저장"을 선택하여 다른 파일명(전과 다른)으로 저장 후 다시 불러드려서 가공정의를 생성한 경우

적용예제..

 먼저 현재 "각인매크로샘플. mcam" 파일명으로 저장되어 있고 NC데이터 출력 파일명도 "각인매크로샘플. nc"로 되어 있는 마스터캠 파일을 다른 이름으로 저장 "각인매크로샘플 A.mcam"으로 저장합니다.

 저장된 파일명"각인매크로샘플 A.mcam" , NC데이터 출력명"각인매크로샘플. nc"인 파일을 불러드립니다.
그리고 가공정의 1번 항목을 선택하여 복사합니다.

그리고 복사된 가공정의를 가공경로트리 최하단에 불어넣습니다.

불어넣기 작업이 완료되었는데 뭔가 이상한 느낌이 들었습니다.

 자세히 보니깐 복사한 원본 가공정의는 "각인매크로샘플"인데 복사하여 불어넣은 가공정의는 "각인매크로샘플 A"로 변경되어 있습니다.

만일 이후 가공정의를 새로 생성하면 자동적으로 "각인매크로샘플 A"로 전부 생성됩니다.

이것의 원인은 환경설정의 가공경로관리자 의 NC파일명 설정에 따라갑니다.



NC 파일 설정항목을 보면 다음과 같습니다.

 이것이 어떠한 역할을 하는지 보면 가공경로 생성 시 출력될 NC데이터(NC파일) 명 를 어떠한 기준으로 정의하는지에 대한 설정입니다.

* 흔히 마스터캠 파일명이 NC데이터 출력명이 되는 것이 기본이지만 여기서 설정하기 따라 변경됩니다.





우선 각 항목별 출력 유형을 찾아보면.





1. MASTERCAM 파일 이름

 마스터캠 저장 파일명 이름을 NC데이터 출력 파일명으로 사용되는 것입니다.



적용예

* 위 이미지처럼 현재 마스터캠 저장 파일명(각인매크로용 샘플 A.mcam) 인경우 해당 옵션 상태 이면 생성되는 가공정의 경우 해당 파일명으로 생성됩니다,





2. 머신 이름

 머신 이름은 현재 가공경로 정의에 사용되는 머신정의에 적용되는 이름을 NC데이터 출력 파일명으로 사용되는 것입니다.



적용예

* 위 이미지처럼 처음 "7번" 가공정의는 "각인매크로용샘플-1.NC" 로 정의 되어 있는데 환경설정에서 머신이름으로 설정하면 그 다음부터 생성되는 가공정의 는 해당 머신정의 이름 으로 변경됩니다.





3. 가공경로 그룹 이름

 가공경로 그룹은  환경설정 - 가공경로 관리자 -  가공경로 그룹 설정에 정의된 가공경로 그룹 이름이 NC데이터 출력 파일명으로 사용되는 것입니다.

* 정확히는 이전작업에 적용된 가공경로 그룹명이 적용됩니다.



적용예



4. 마지막 작업의 NC파일

 가공경로 생성 중 바로 이전 가공경로 작업에 적용된 NC데이터 파일명이 이어서 다음 생성될 가공정의 NC데이터 출력 파일명으로 사용되는 것입니다.

*가공경로 순번에 관계없이 새로 생성될 가공경로 정의의 바로 위 (이전작업) 가공경로의 정의 가 적용됩니다.



적용예

* 위 이미지처럼 먼저 생성된 가공경로 정의 중 이전 작업 가공경로 정의 NC데이터 출력파일명을 따라서 적용됩니다.



 * 만일경우 1번 가공경로 정의 의 NC데이터 출력 파일명을 변경하여도 다음 가공정의(3번)를 생성 시 방금 수정된(작업) 1번 가공정의 파일명이 아니고 이전 작업 가공경로 (2번)의 NC데이터 출력 파일명이 적용됩니다.

* 즉 마지막 작업의 NC 파일이라고 되어 있으나 실제로 위치상 바로 상위 순번에 있는 가공경로 정의 출력파일명이 적용됩니다.





5. 사용자 정의 이름

 이러한 여러 가지 적용 규칙 말고 무조건 애가 정의한 이름으로 (전체 통일되게) NC 데이터 출력 파일명을 통일하고 싶으면 이 옵션을 사용합니다.

* 이 옵션을 설정하면 무조건적으로 저 출력 파일명으로 출력됩니다.



적용예





 그래서 이러한 설정상 NC데이터 출력 파일 이름이 의도한 것 과 달리 변경되는 경우는 이러한 설정이 적용된 과정에서 가공경로 정의 복사 등으로 해당 정의가 변경되어 발생하는 것이므로 만일 이러한 작업 시 적절히 적용하시면 됩니다.



* 간혹 가다 신규 작업 시 아무 작업 없이 다른 파일(모델링, CAD 테이터 등)을 불러드리기(연결) 시 마스터캠 파일명이 이 불러드린 외부 데이터 의 파일명으로 변경되고 이후 이것이 가공경로 NC데이터 출력 파일명으로 변경되는 경우도 있습니다.
