전함 야마토 3D 모델링 작업 의 시작 3 (성공편 SOLIDWORKS)

우선 적으로 이전에 그려놓은 각부 단면도 CAD 도면을 다시 수정하고 그것을 다시 솔리드웍스에서 불러드려 각각의 위치에 배열 합니다. (이 과정 이 좀 지겼지만.. 나중에 할 일 을 생각하면)

 우선 각 단면에 위치 포인트가 될 단면도 을 배치하고 (서로 치수가 확실히 동일 하여야 합니다.)

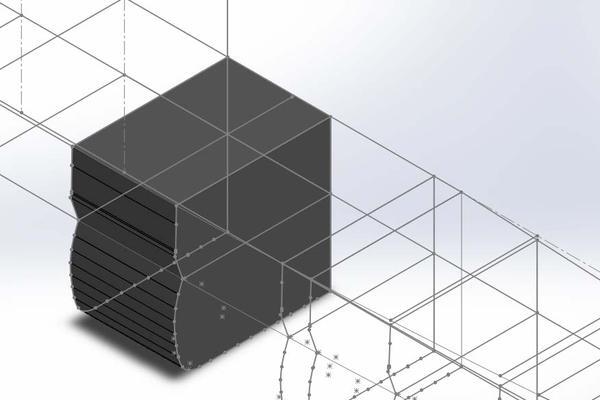

 선체 단면도 을 잘 배치하면 우선 완료 입니다. (화면은 전부 있지만 실 작업은 하나하나 불러들어 작업 하였습니다.

각 선체단면 을 잘 이어서 로프트 연결해 나아갑니다. (중간 중간에 잘 안되는 부분은 연결곡선을 추가 하여 보완 해주어야 합니다.)

 우선 전반부 정도 만 모델링에 성공하였습니다. (뱃머리 부분은 형태가 어려워서 아직 수정중 입니다.)

 다른 시점에서 본 모습

 선체 전면 에서 바라본 모델링 곧 뱃머리 올리고 나면 선체 후반부 도 곧 시작할 예정 입니다.

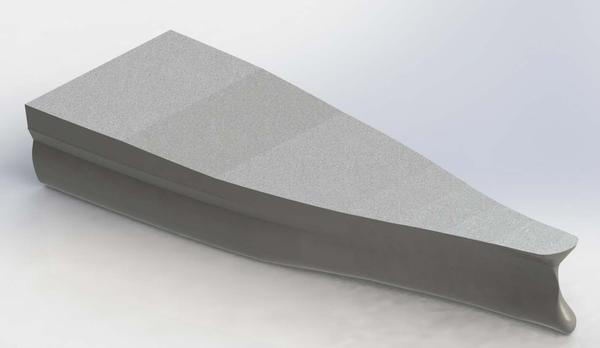

 우선 선체 전반부 만 완성되어 간이 렌더링 작업한 화면

 선체 전면부 렌더링 화면
