홀, 윤곽 가공경로 "특정위치 내용변경"에 관하여-3





 이번에는 "특정위치 내용변경"에 관한 설명(2D 도형요소 기준 동일 공구(동일 지름) 홀 가공 시 각 홀 위치별 가공깊이(또는 절삭이송 속도 등등)를 개별적으로 한 개 가공정의 내 에서 정의 하기)을 하겠습니다.

 "2D 도형요소 기준 동일 공구(동일 지름) 홀 가공시 각 홀 위치별 가공깊이(또는 절삭이송 속도 등등)를 개별적으로 한 개 가공정의 내 에서 정의 하기"라는 상황은 다음과 같습니다.

 동일한 1개 공구를 적용한(가공홀 규격이 동일) 1개 가공정의 가공깊이값을 각 선택한 점요소 별로 다르게 지정하는 경우 입니다.
* 절삭 공구는 1개만 선택 가능하며 동일한 재료상단 높이(가공 시작높이)값을 가진 경우에 만 해당합니다.



 물론 이러한 형태의 가공물의 경우 "특정위치 내용변경" 기능보다 해당 체인요소의 높이값을 변경(체인요소 이동)하여 증분값으로 진행하는 것을 권장하지만 이 경우 다소 링크파라미터 설정이 좀 어렵다는 단점(?)이 있습니다.

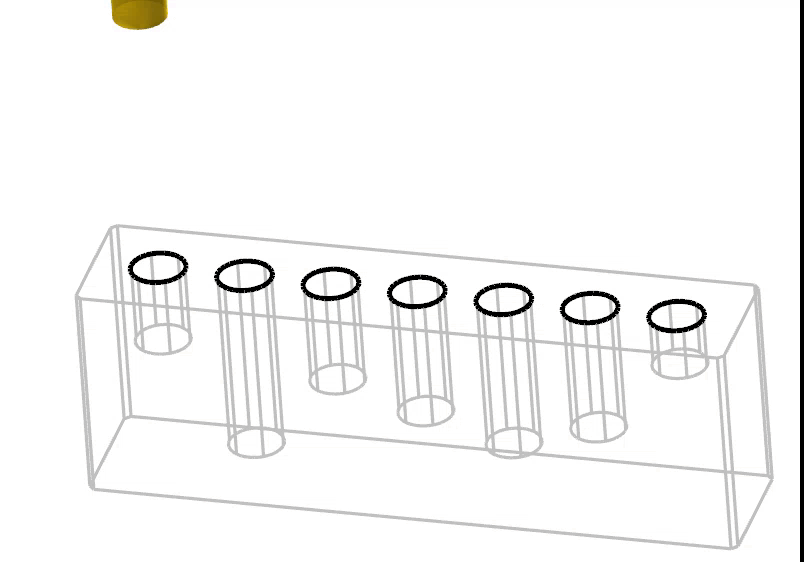

 위 이미지처럼 원본 도형요소를 가공깊에 따라 복사 이동하여 그 도형요소를 체인 선택하고 해당 가공정의 링크파라미터에서 가공깊이를 증분값"0.0"(선택한 체인요소의 높이값을 가공깊이로 하라는 의미가 됩니다.)으로 하면 위와 같이 각각의 가공깊이가 다르게 설정됩니다.

 기본적으로 저는 위 방법을 선호 하지만 일반적으로 동일한 도면(2D)을 가지고(가공정의도 미리 생성된) 작업하면 그때그때 가공깊이값만 달라지는 경우 "특정위치 내용변경"기능이 더 확실(가공깊이값에 대한 입력이 되므로..)한 방식이 될 수 있습니다.


 다시 원점으로 되돌아가서 원래 주제(특정위치 내용반경)을 설명하겠습니다.

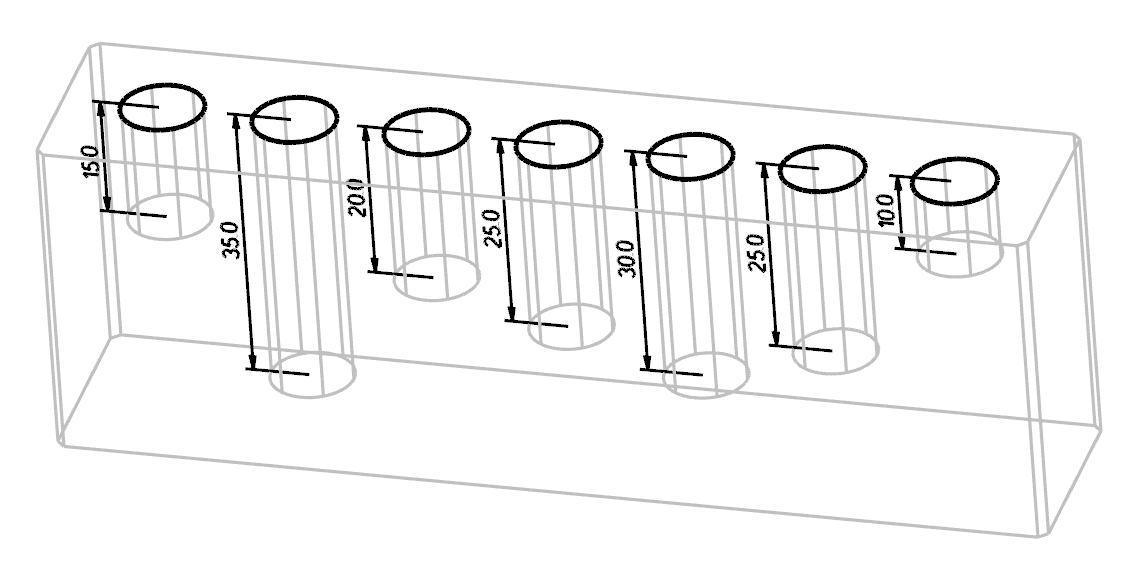

 위와 같이 동일 직경홀의 가공깊이만 다른 경우...

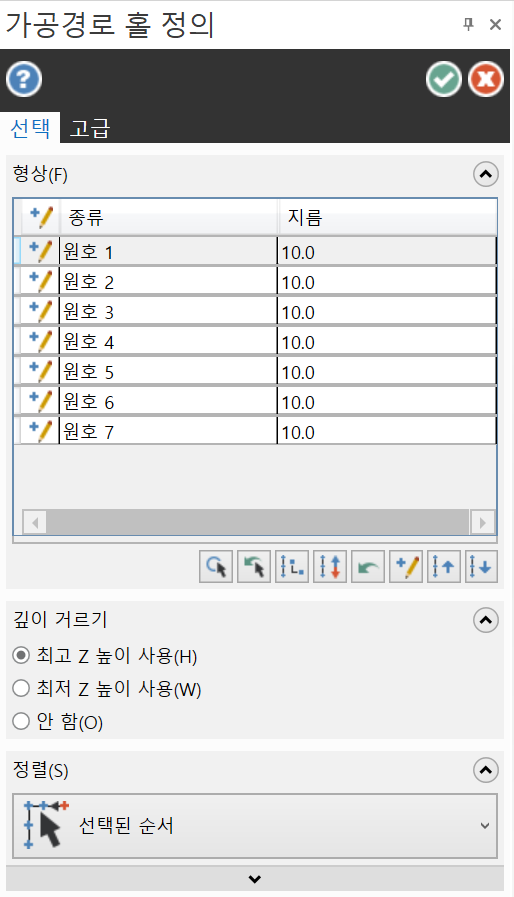

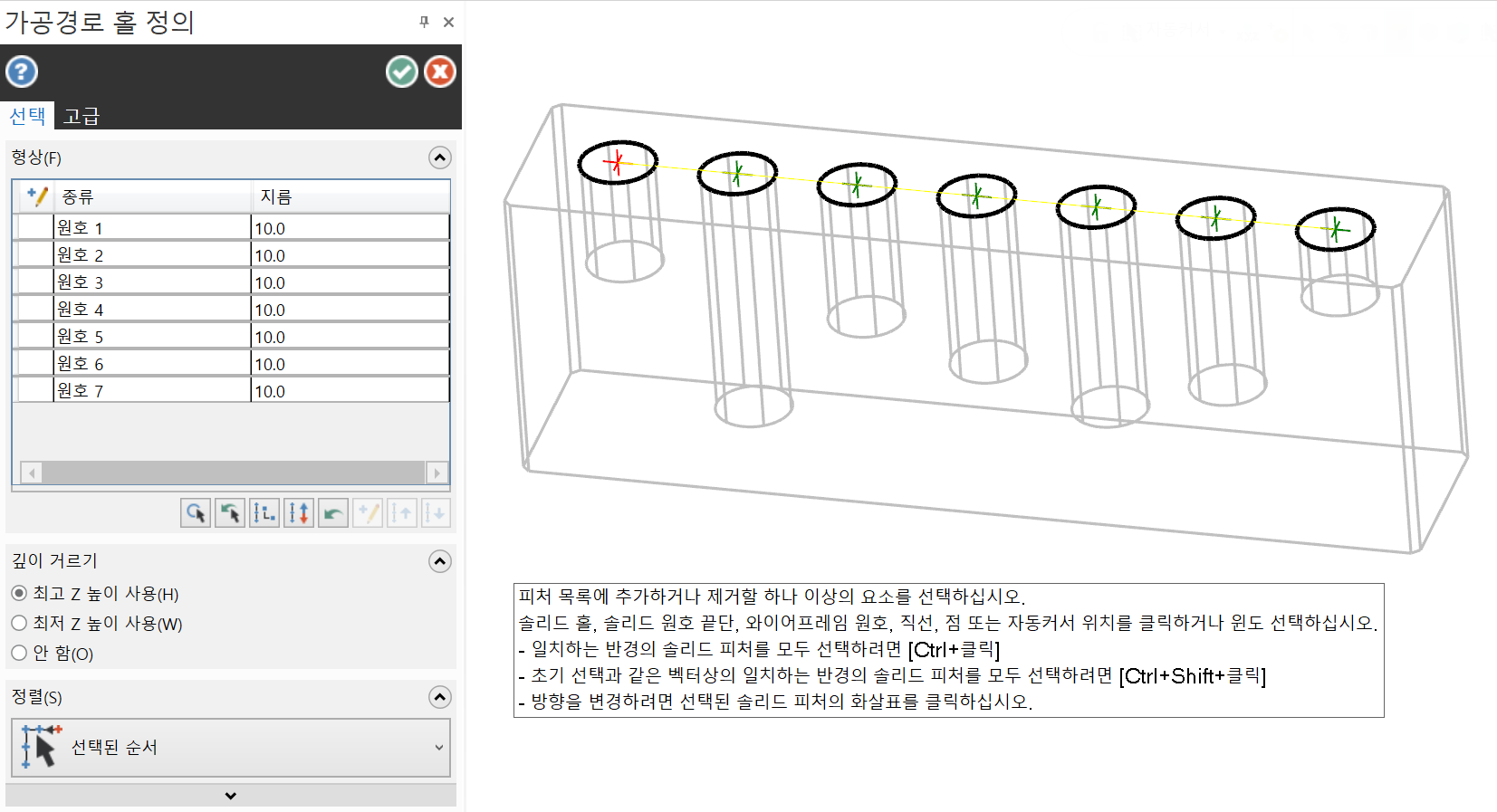

 우선 가공경로 관리자창에서 마우스 우클릭으로 옵션메뉴에서 "밀링 가공경로 - 드릴"을 선택한 후 각 홀위치의 도형요소의 중심점을 클릭합니다.

 홀위치를 전부 선택 완료한 후 특정위치 내용변경(가공깊이 입력)을 위하여 해당 홀칸(복수도 가능합니다.)을 선택한 후 마우스 우클릭으로 옵션 메뉴를 표시 후 "점에서 파라미터 변경"항목을 클릭합니다.

* 옵션 메뉴에서 직접적으로 "특정위치 내용변경"에 기능하는것은 2개만 있습니다.



1. 점에서 파라미터 변경 : 선택한 점위치의 파라미터값을 변경하기 위하여 "점에서 파라미터 변경"항목으로 들어갑니다.

2. 점의 파라미터 삭제 : 선택한 점위치의 파라미터값(내용변경에 관한 값만)을 삭제(초기값으로 되돌립니다.)합니다.

 그럼 해당 점의 파라미터값 변경 항목이 표시됩니다.

 먼저 해당 설정칸에서 가공깊이(깊이)값을 변경할 것이므로 깊이항목을 체크(활성화)하여 변경되는 값 "-15.0"을 입력하고 나서 반드시 상단부의 "체크 표시"(√)를 클릭(확인)하여야 변경된 값이 적용되어 등록이 됩니다.

 해당 위치의 변경된 값이 적용되면 좌측에 점에서 파라미터 변경(내용변경)되었다는 것을 알리는 아이콘이 표시됩니다.



* 깊이값은 무조건적으로 가공원점(WCS)기준 절댓값으로 입력하셔야 합니다.
(재료상단부가 무조건 Z0.0인것으로 인식합니다.)
(해당 가공정의 링크파라미터와 관계없습니다.)

 이러한 순서로 모든 점위치의 내용변경이 끝나면 최상단의 확인 버턴을 눌러 종료하고 해당 가공정의를 재생성하시면 됩니다.

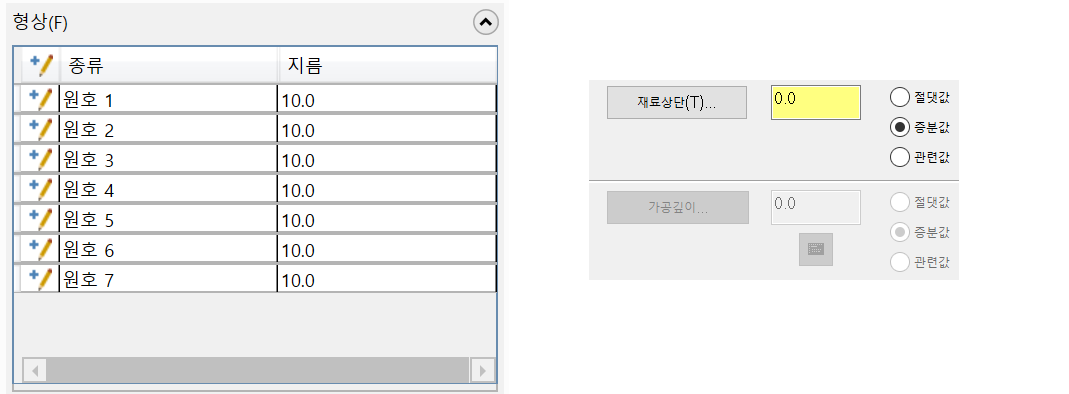

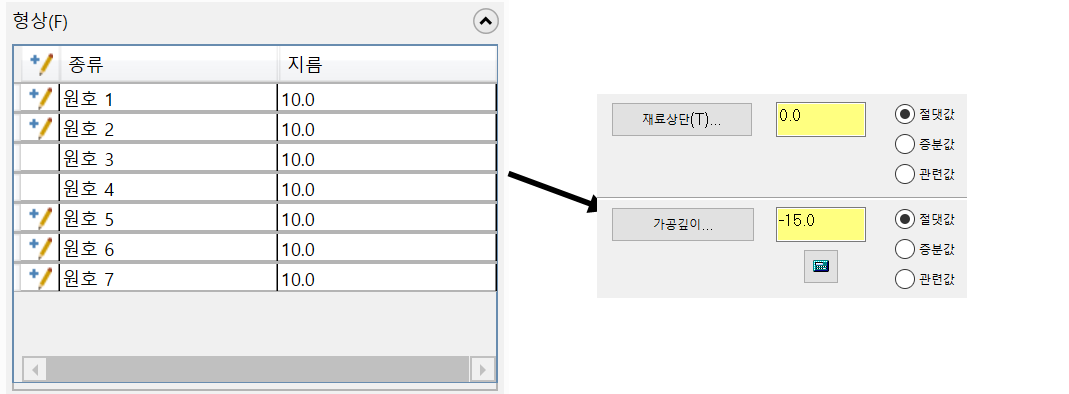

 참고로 선택한 점요소의 전부를 내용변경하면 해당 가공정의 가공깊이 항목은 비활성화(가공깊이값은 전부 점에서 파라미터 변경값을 적용)됩니다.



 만일 일부 점요소만 내용변경하면 해당 가공정의 가공깊이 항목은 활성화(내용변경 하지 않은 점요소는 가공정의 가공깊이값을 적용)됩니다.

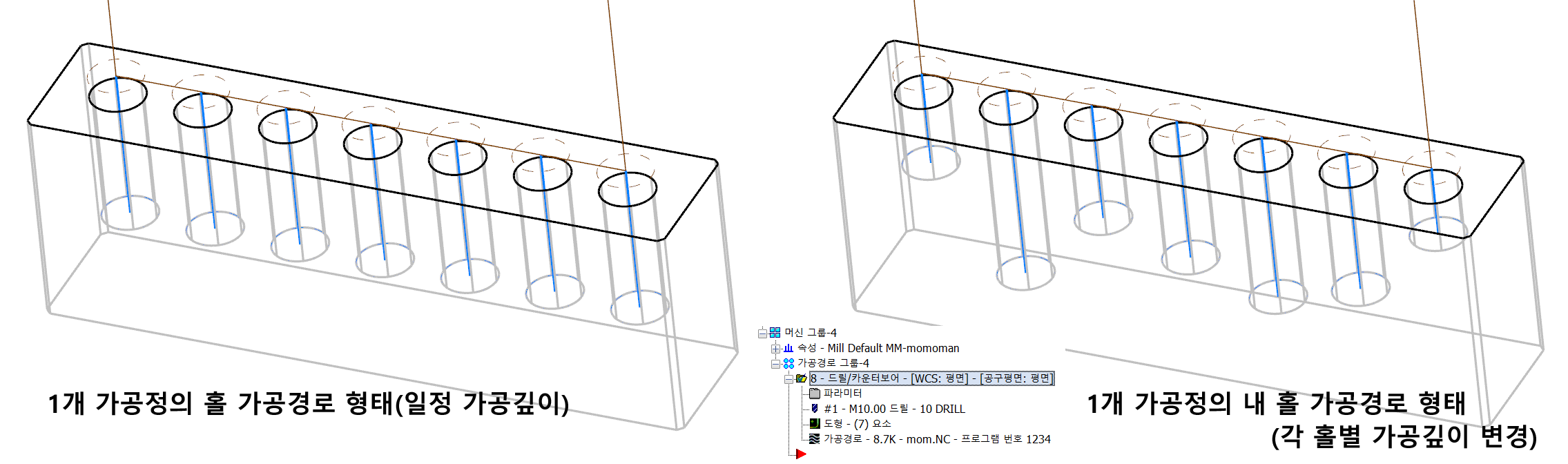

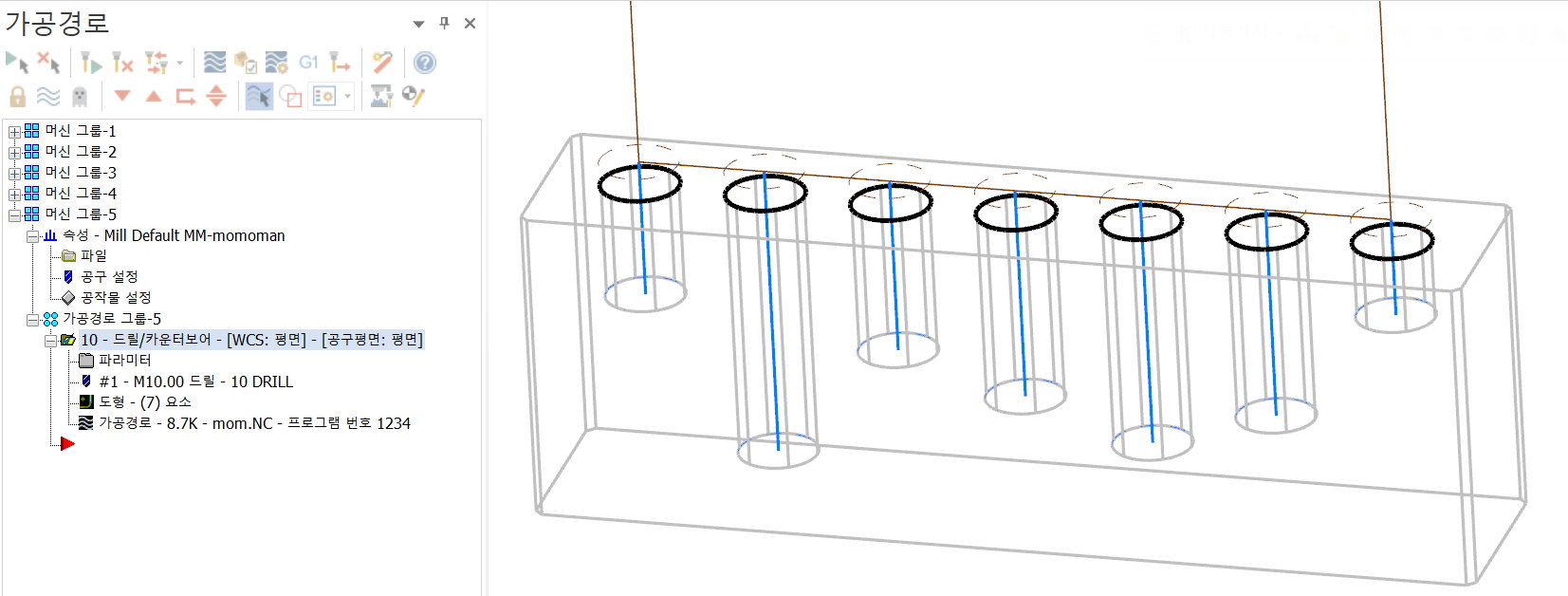

이렇게 마무리되면 다음과 같이 드릴공정 가공경로가 생성 됩니다.

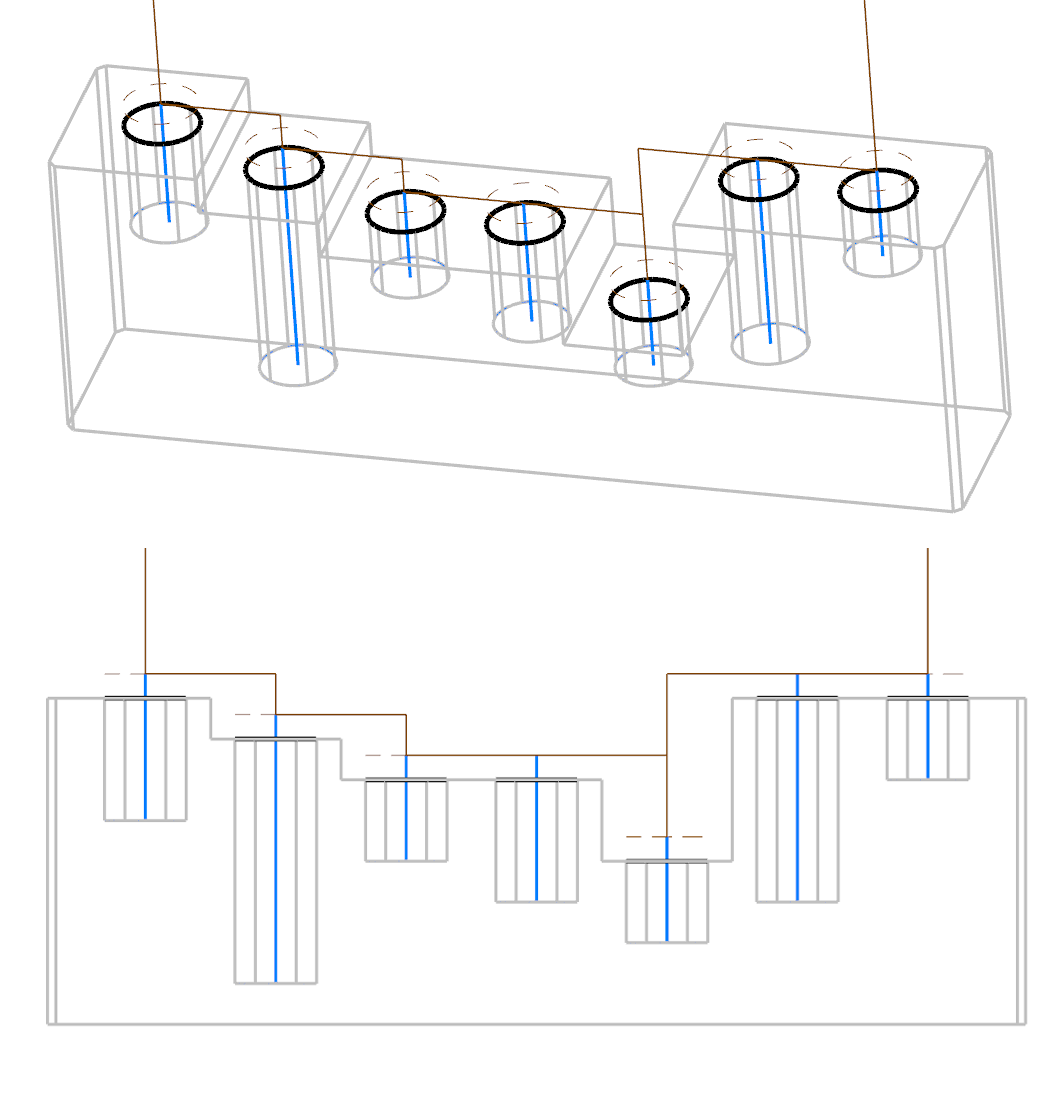

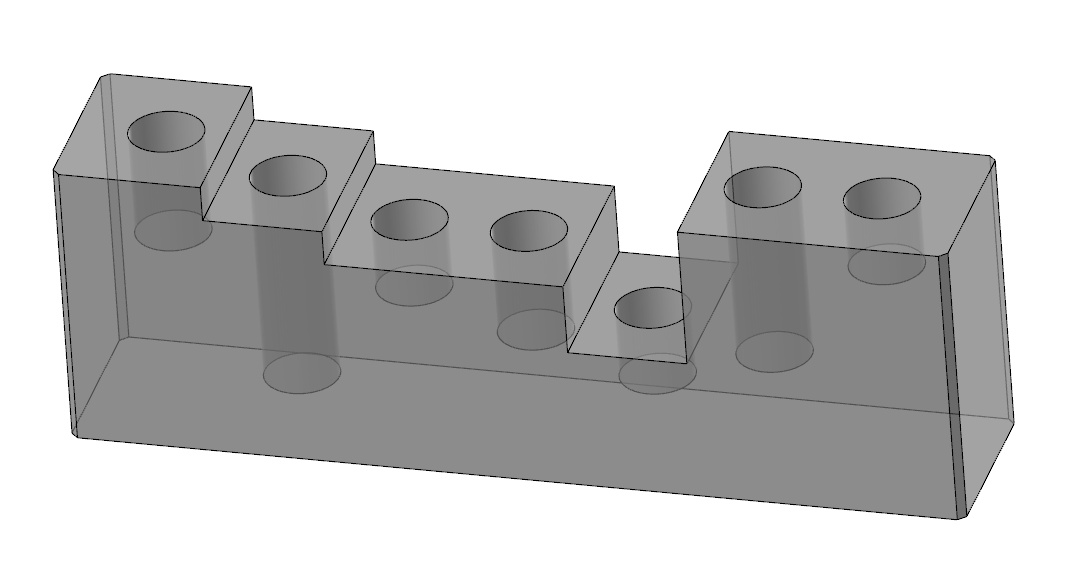

 여기서 좀더 응용을 하게 되면 위 예제에서 홀 가공 시작점 위치가 가변인 경우도 적용해 볼 수 있습니다.



 일단 2D 도면과 가지고 한다고 전제하면 해당 홀위치 도형요소를 가공시작점 위치로 이동 시킵니다.
* 예제에 보이는 솔리드 도형은 일단 참고로 있는것으로 이해하십시오.

  그리고 각 홀의 시작위치로 이동한 도형요소를 기준으로 홀위치를 선택한 후 각홀의 가공깊이값을 "점에서 파라미터 변경"기능으로 변경시켜줍니다.

* 주의사항(!) 각 가공깊이값 자체는 선택한 도형요소 깊이값과 관계없이 무조건 가공원점(Z0.0)을 기준으로 절댓값으로 지정하셔야 합니다.
* 만일 홀시작 위치값이 마이너스(-)가 아닌 플러스(+) 값이 혼용되는 경우 해당 가공깊이값을 입력하는데 주의가 반드시 필요합니다.

 그러고 나서 나머지 해당 홀 가공정의 공구설정이나 가공 파라미터값을 적용합니다.

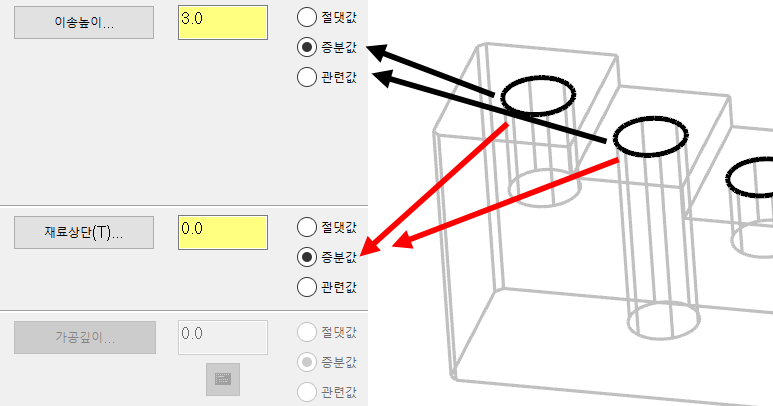

 이때 해당 링크파라미터 항목값을 이송높이값과 재료상단 높이값은 증분값(해당 도형요소가 실제 깊이값에 있는다는 전제하에서)으로 정의합니다.

* 이송높잇값은 선택한 도형요소의 깊이값에 기준하여 그 높이값의 증분 +3.0값으로 이송한다는 의미가 됩니다.

* 재료상단값은 선택한 도형요소의 깊이값에 기준하여 그 높이값 그대로(증분 0.0이므로) 적용된다는 의미가 됩니다.

* 가공깊이값은 전체 선택 점요소가 내용변경되면 비활성화되고 하나라도 내용변경하지 않은 요소가 있으면 활성화되며 이때 입력된 가공깊이값을 그 내용변경 하지 않은 점요소에만 적용됩니다.

이러한 특정위치 내용변경 기능을 활용하여 적절한 가공정의를 생성할 수 있습니다.
