머시닝 관련 초 기초사항 익히기 과정 - 07(아쿠센터 사용 방법)

 이번에는 소재 원점 측정용으로 많이 쓰시는 아큐센터(accucenter)에 대하여 알아보겠습니다.

 아큐센터는 흔히 아큐라고 불리며 외국(영어권)에서는 edge finder(에지 파인더 : 측면 발견(?)) 또는 centerrig bar (센터링바)등으로 불립니다.

* 하단 Ø4 부분은 좁은 부분에 사용되며 회전수는 Ø10 보다 작은 400 ~ 600 정도 적용합니다.

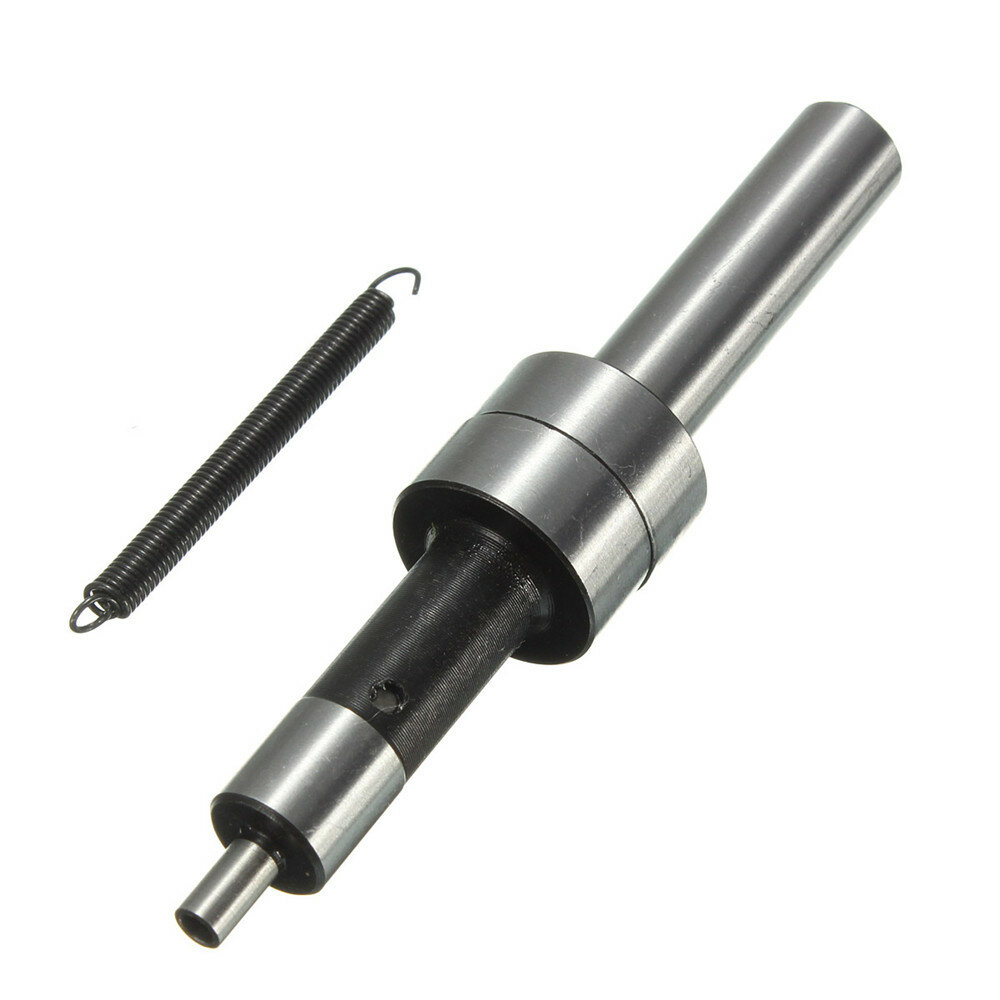

국내 해당 공구의 형태는 다음과 같습니다.

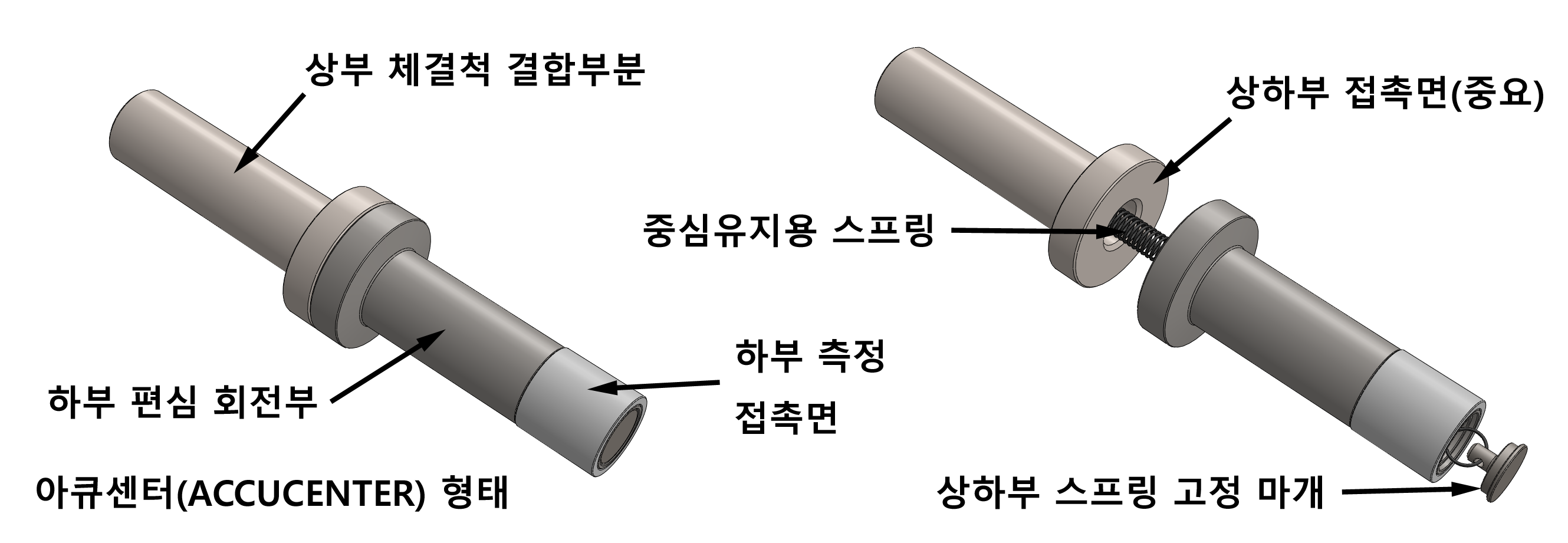

아큐센터 유지 방법

1. 해당 공구는 청결한 상태를 유지하여야 하며 이물질부착 등의 오염을 방지하여야 합니다.

2. 아큐센터 상하부 접촉면 은 이물질 없이 깨끗이 유지되어야 하며 항상 일정량의 약간의 점도가 있는 오일이 도포되어 있어야 합니다.

* 가능한 메마른(건조한) 상태보다 약간의 기름기가 있는 것을 선호하며 적당한 오일(아큐센터 움직임에 적당히 영향줄 정도 의 점도를 가진 스핀들 오일(FD22) 또는 로콜 탭핑유 또는 구리스 얇게)이 도포되어 있는 상태가 좋습니다.
*회전 중 외부힘 가해질시 민감하게 반응할 수 있도록... 적당량(소량) 도포해 있어야 합니다.

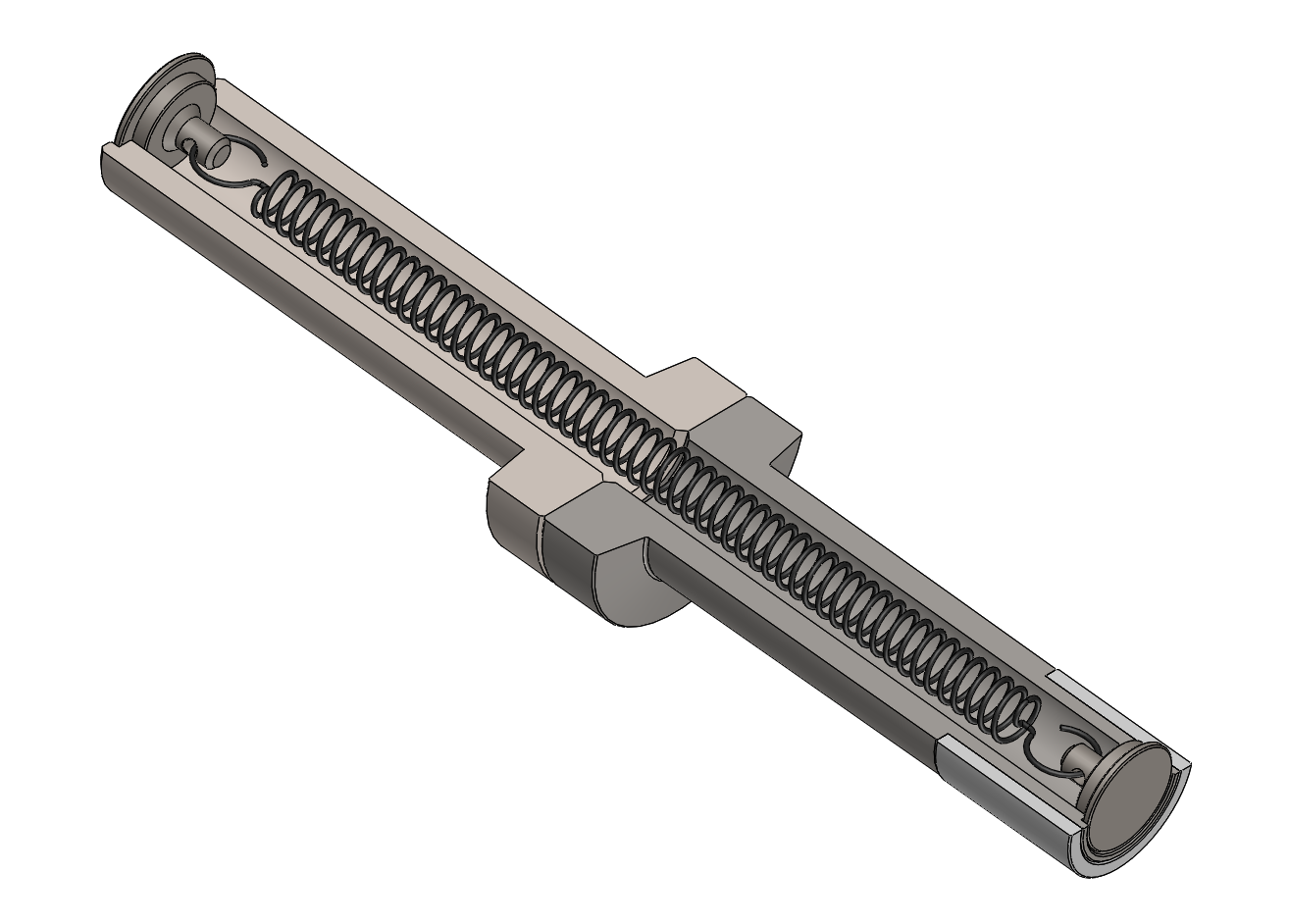

3. 아큐센터 사용 시 회전수 과다 적용 시 또는 측정 작업 시 충돌 등의 이유로 중심부의 중심 유지용 스프링이 파손 (중간 부분 변형) 되면 해당 스프링은 교체하셔야 합니다.

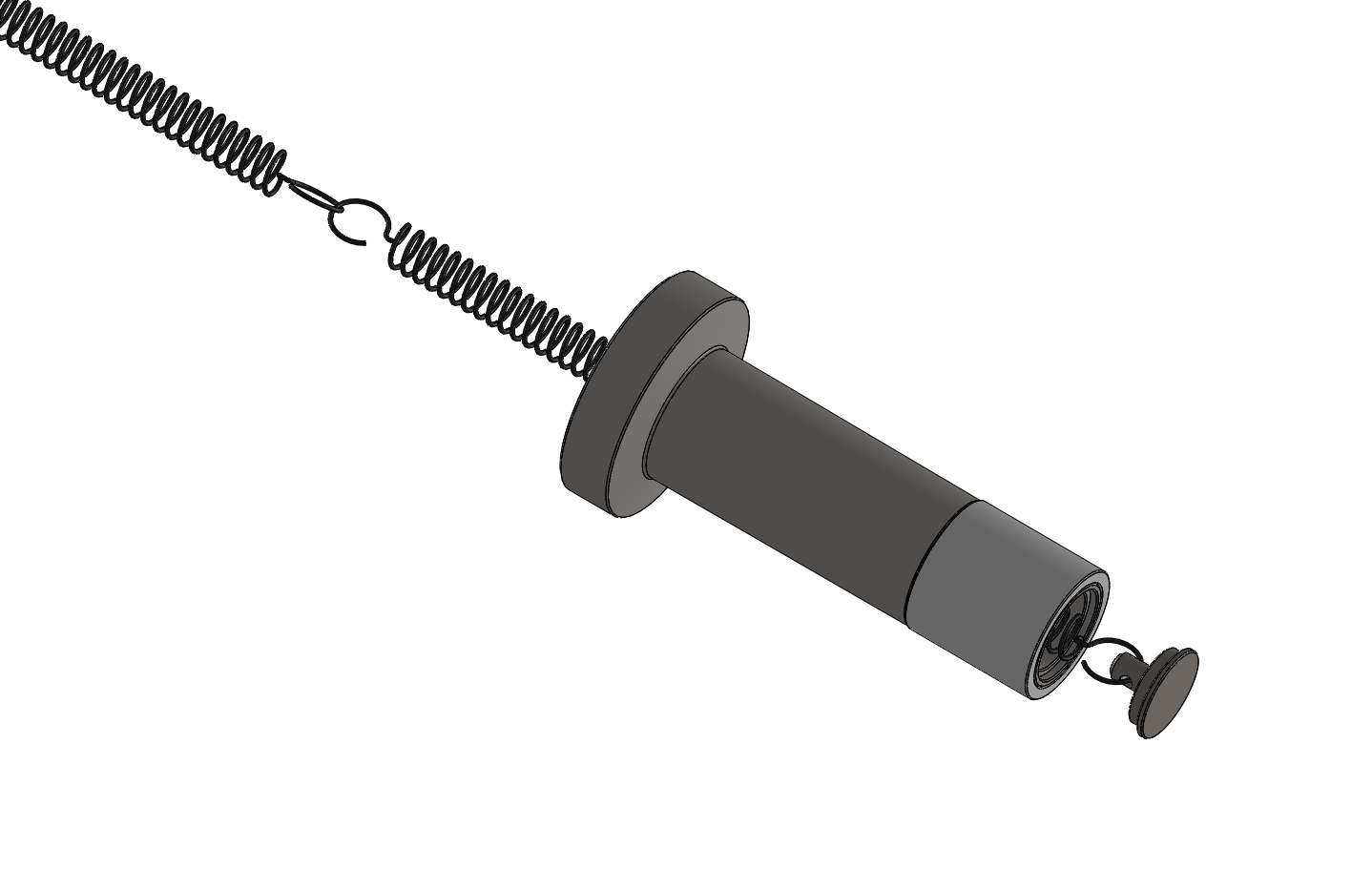

스프링 교환 방법은 다음과 같습니다.

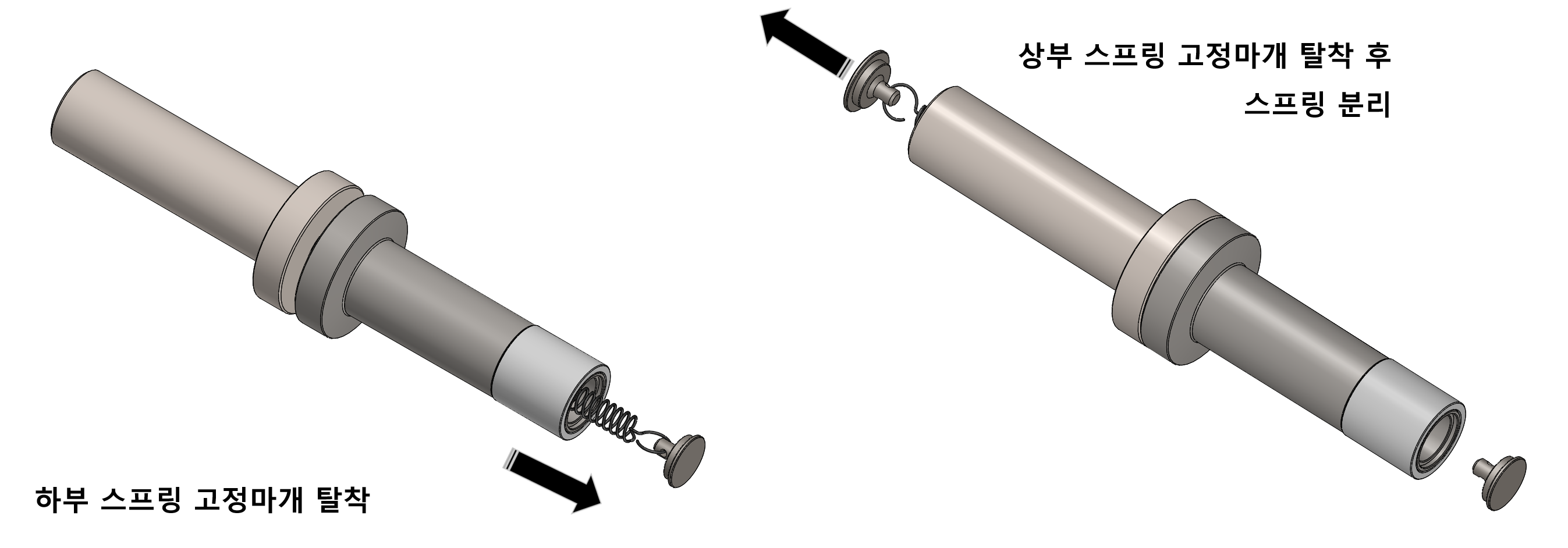

 상하부 스프링 고정마개를 당겨 탈 착한 후 스프링을 분리합니다. (이때 해당 변형 스프링은 버리지 않고 새로운 스프링 교체시 사용합니다.)

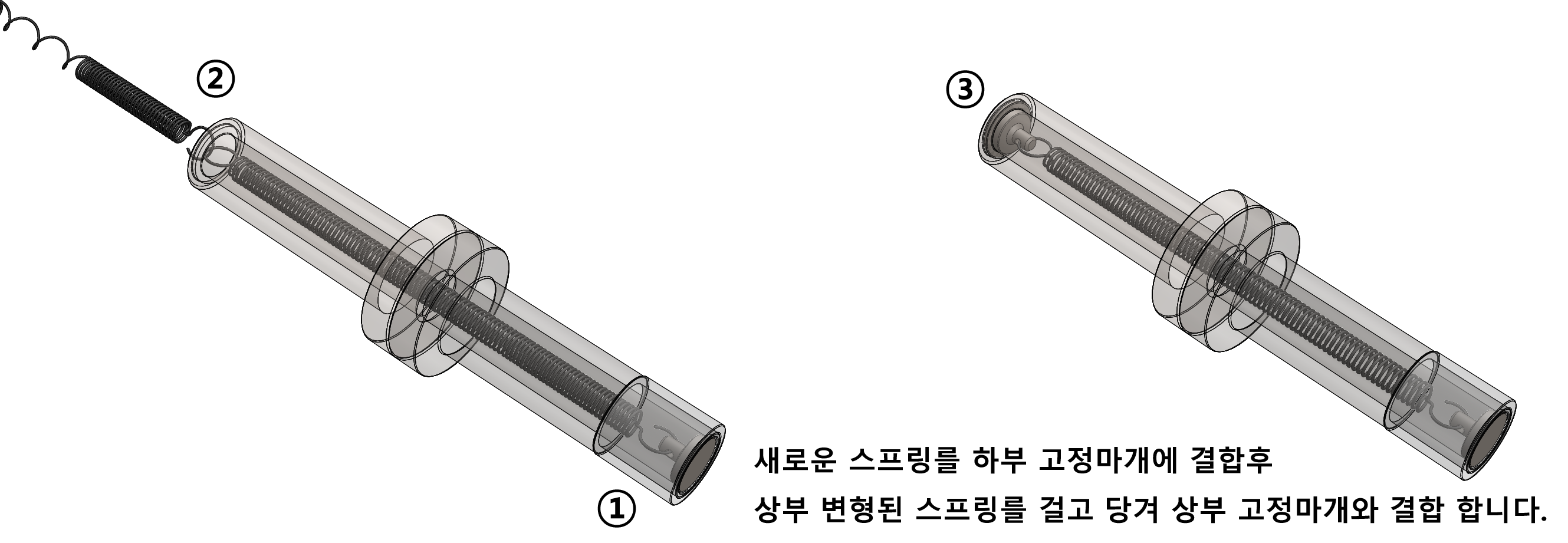

 그리고 새로운 스프링를 하부 소정마개에 걸고 상부를 변형된 스프링에 걸어 당겨 상부 고정마개를 걸 수 있는 위치까지 당겨서 상부 고정마개를 새로운 스프링에 걸어 결합합니다.


아큐센터 사용방법

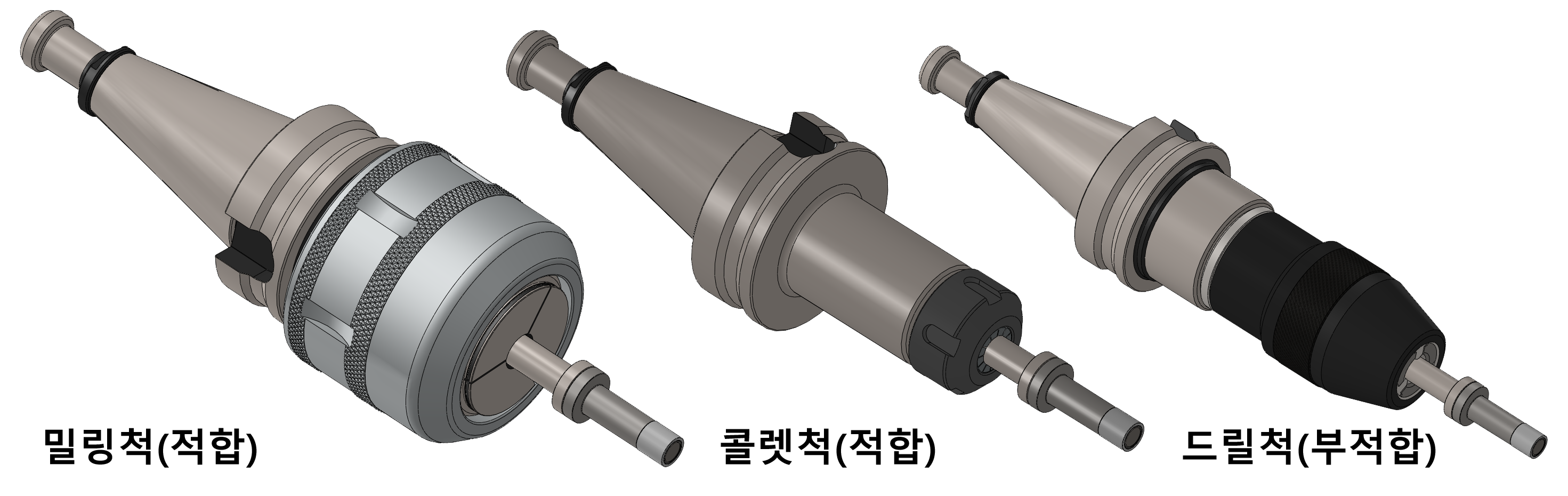

1. 먼저 적절한 홀더 (밀링척 또는 콜렛척에 체결하라고 하나 가능한 동심도 가 잘 나올 수 있는 콜렛(ER or SK)척에 체결해 사용하시기 바랍니다.)에 아쿠센터를 체결합니다.

2. 해당 장비에 아큐센터를 체결한 홀더를 스핀들에 고정한 후 적절한 회전수 (10 Ø 측정경 기준 Rpm 800 ~ 1,000 미만)(4~6 Ø 측정경 기준 Rpm 400 ~ 600 미만)를 지령하셔야 합니다.

* 만일의 경우 1,000 이상 (대략 2,000 이상 회전수) 회전 시 아큐센터 하부가 스프링장력을 벗어나 이탈하여 파손 또는 급한 회전으로 인한 근처 장비 또는 작업자가 상처를 입는 경우가 있으므로 특별한 주의가 필요합니다.

* 이러한 문제로 작업자 착오로 인한 사고 방지를 위하여 바로 회전 실행 지령을 하지 말고 MDI에서 회전수만 지령하고 핸들모드에서 실제 회전명령를 실행하여 회전 전 조작반 모니터 화면 회전수 지령값을 보고 실제 회전 지령을 하는 것을 추천합니다.

안전하게 아큐센터 회전 실행 방법.

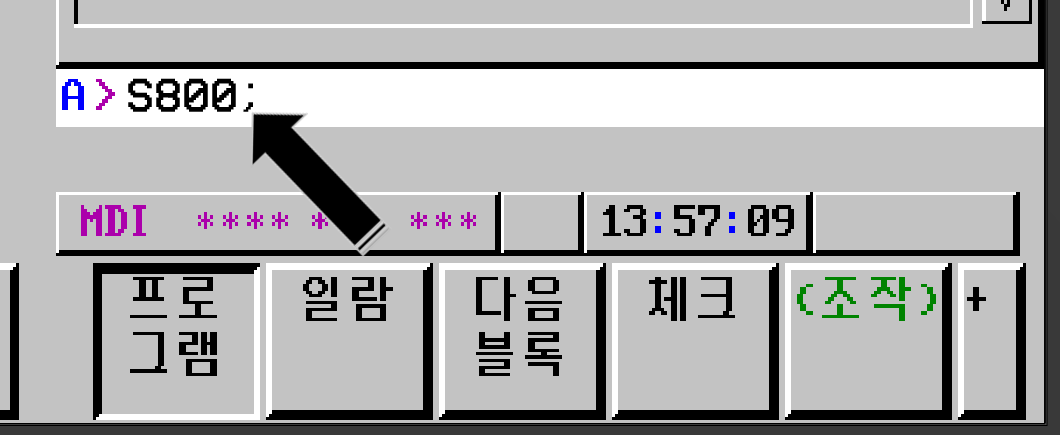

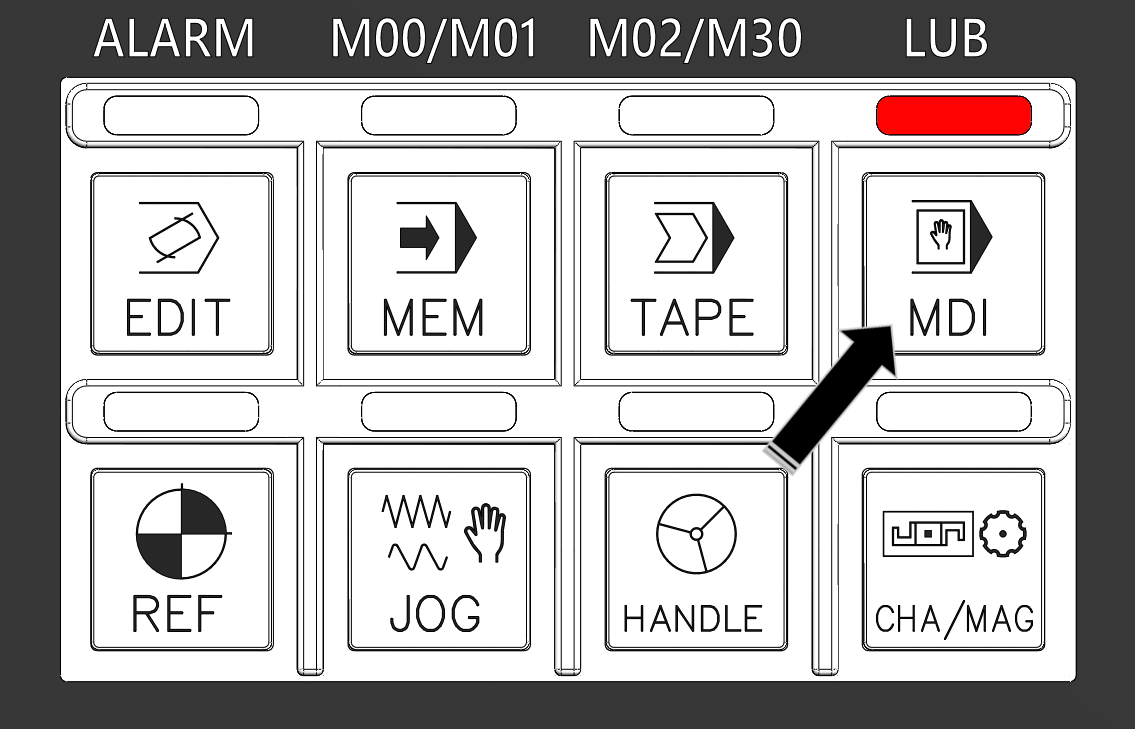

1.  MDI 모드에서 스핀들 회전수 지령합니다. ( S800; )

2. 조작반 현재 상황란의 지령된 회전수를 확인합니다.

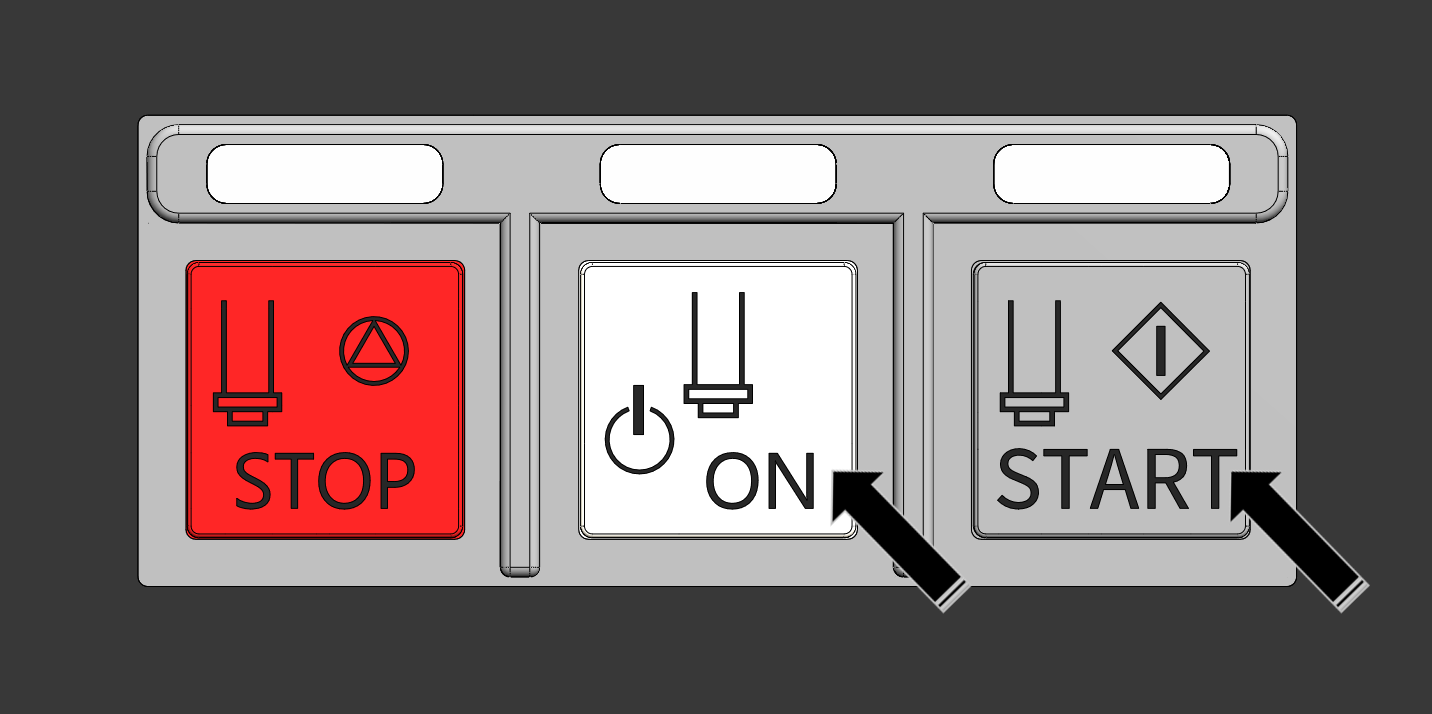

3. 적절한 회전수 지령을 확인한 후 핸들모드로 전환 후 스핀들 ON & START 버턴을 동시에 눌러 스핀들 회전을 실행합니다.


 만일 이러한 절차 자체가 부담(?) 되시는 분은 별도의 M-CODE 또는 G-CODE를 사용자설정으로 생성하여 각 장비에 등록하여 사용하시는 것을 권합니다.

* 예:
 조작반 모니터상에서 MDI모드 - M100; 또는 G100; 를 입력 (코드의 숫자는 임의적으로 사용자가 적용하여 지령합니다. 코드번호 중복 조심) 하여 해당 아큐센터를 호출하여 지정된 회전수로 회전을 실행한 상태에서 대기하게 합니다.
* 차후 각 장비에서 사용자 설정지령 (M, G-CODE) 생성 입력 사용하는 방법을 설명하겠습니다.
https://momoman83.tistory.com/388

머시닝 장비 사용자 G,M코드 등록 방법(아큐센터 매크로)


이후 핸들모드로 소재위치로 이송하여 소재 측면에 터치(측정)하는 방법 등을 설명하겠습니다.
