마스터캠 가공경로(가공정의) 복사 붙이기 관련 팁에 관하여

 이번에는 간단히 마스터캠 가공경로 생성 시 팁에 대하여 알아봅니다.

 가공경로 생성중 별도캠의 가공경로를 복사(?) 하여 사용하고 싶은 경우가 있습니다.

 즉 "A" 마스터캠 파일을 오픈한 상태에서 "B" 마스터캠 파일에 있는 가공경로(가공정의)를 복사하여 "A" 마스터캠 가공경로(가공정의)에 붙여 넣기하고 싶은데.. 사실 이 기능을 마스터캠에서 직접적으로 지원하지는 않습니다.

이를 실현하기위하여 여러 가지 방법을 사용해 보았지만..

1. "B" 마스터캠 파일에서 해당 가공정의 를 복사한 후 다시 새로 만들기 또는 "A" 마스터캠 파일 열기 후 가공정의 빈칸에 붙여 넣기... 가 안됩니다.

2. 위 사항를 마스터캠을 중복(2개) 실행 후 각각 "A", "B" 캠 파일을 열기 한 후 복사 / 붙이기 해도 마찬가지로 안됩니다.

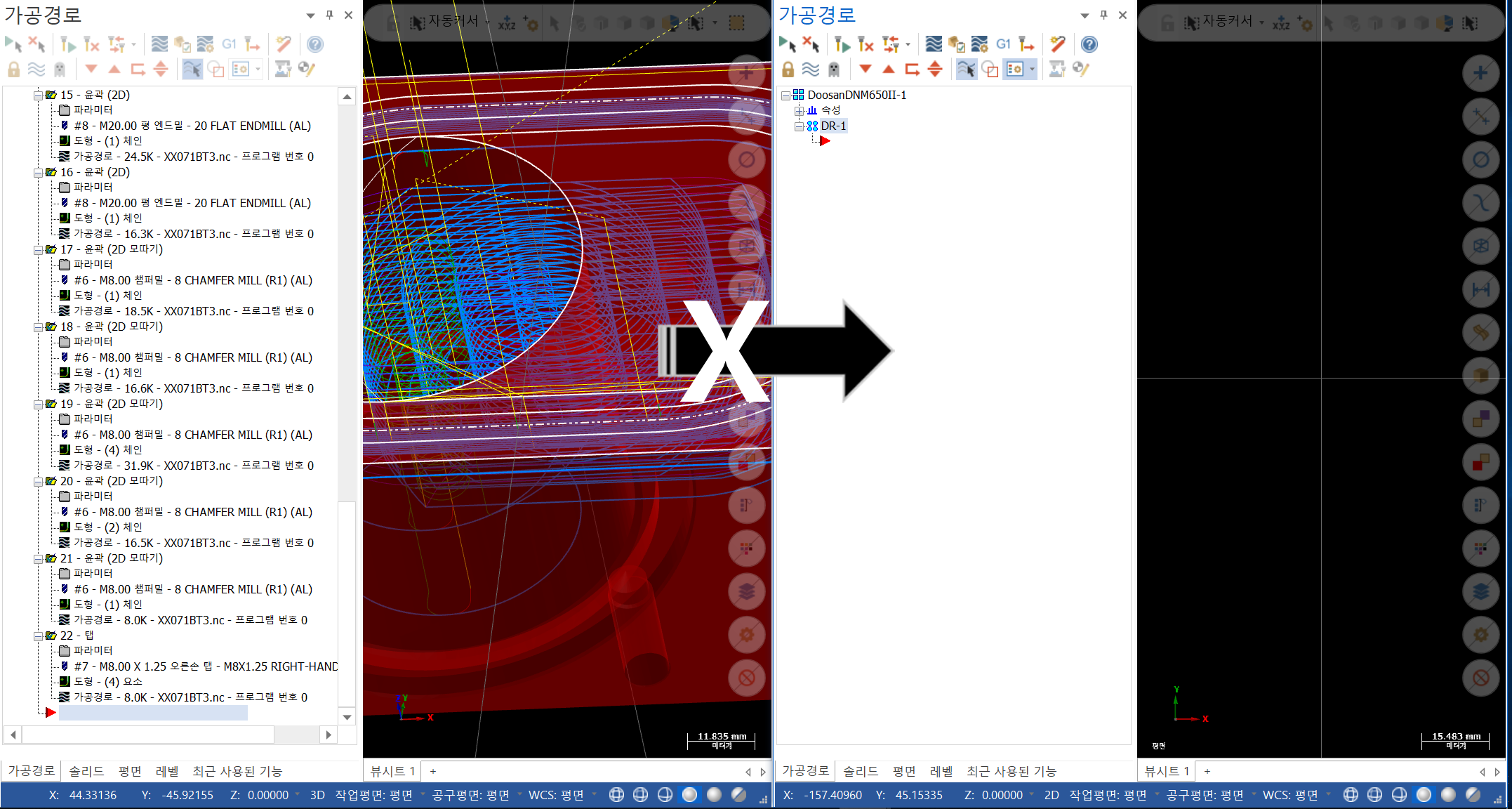

*두 마스터캠 실행후 한쪽에서 가공경로 선택 후 마우스 끌기 해도 다른 마스터캠 화면으로 넘어가지 않습니다

3. 그럼 "A" 마스터캠 파일 열기후 "B" 마스터캠 파일을 연결 기능으로 불러드리기 합니다.
 그러면 "B" 마스터캠 파일에 있는 도형요소(모델링 포함)만 불러와져 있고 가공경로(가공정의)는 전혀 생성되지 않습니다.
* 그러므로 이러한 복사 기능이 단일 실행개체내(한개의 실행 마스터캠 내에서만) 실행된다는 것을 알 수 있습니다.



그렇지만 다른 기능(원래 이렇게 하라고 하는 기능은 아니지만)를 활용하면 가능합니다.



그것은 가공정의 저장 방법 입니다.

*가공정의 저장/열기 기능은 원래 가공정의 복사기능이 아닙니다.
* 이 방법은 편법에 가까운 방법입니다.

 우선 작업순서는.

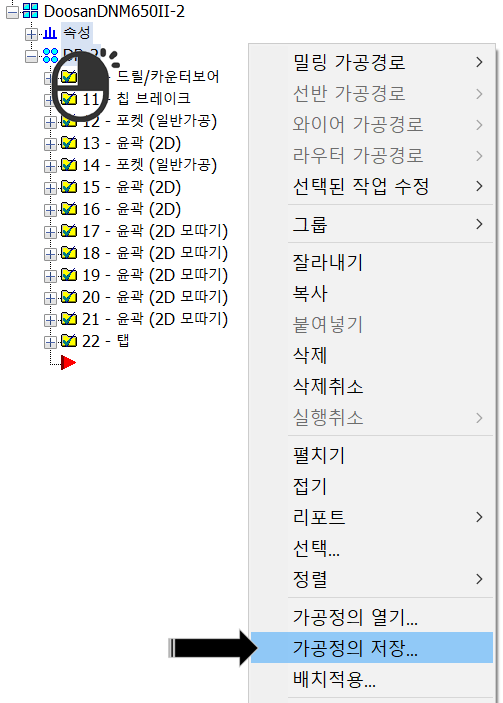

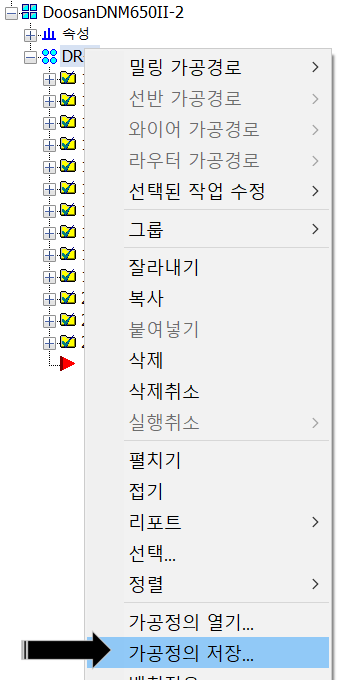

1. 가공경로(가공정의) 복사 방법은 해당 복사할 가공정의를 선택한 후 마우스 우클릭으로 가공정의 저장 기능을 실행합니다.

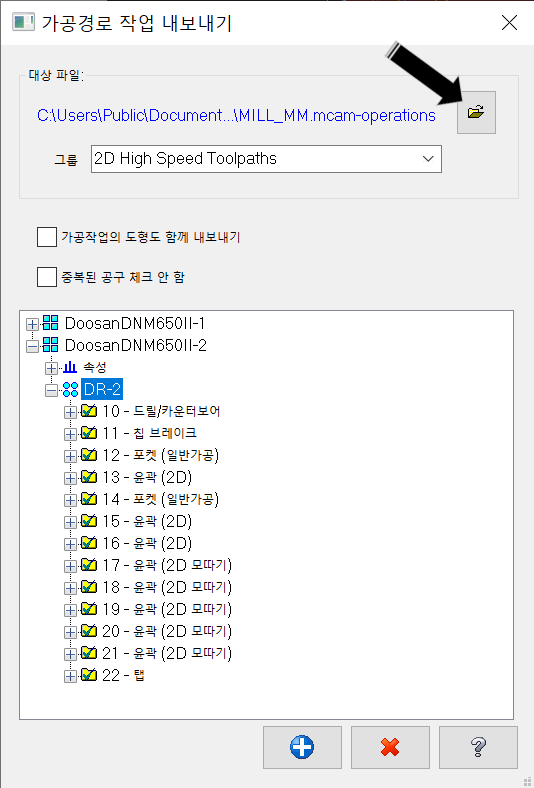

2. 가공경로 작업 내보내기 창에서 상단 오른쪽 폴더 열기 아이콘을 선택 클릭 합니다.

3. 폴더 열기가 되어 기준 가공정의 저장폴더(C:\Users\Public\Documents\Shared Mastercam 2021\mill\Ops)가 열립니다.

여기서 이곳에 저장하지 말고 현재 작업파일 폴더 또는 작업자 임의지정 폴더에 임의 파일명으로 저장합니다.

4. 저장완료 후 다시 가공경로 작업 내보내기 창에서  보면 해당 저장 경로가 표시된 것을 볼 수 있습니다.



 아래 옵션 내용은

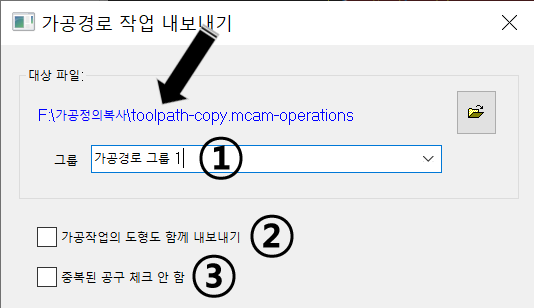

① 그룹명 : 해당 저장된 가공정의에 대한 그룹명(저장된 파일 안에서만 통용)입니다.

② 가공작업의 도형도 함께 내보내기 : 해당 선택된 가공정의 안에 체인 걸린(체인에 미포함된 도형요소는 함께 내보내지 않습니다.) 도형요소를 저장되는 가공정의 파일에 포함시킵니다.

③ 중복된 공구 체크 안 함 : 만일 붙여 넣기 하는 가공그룹 내 아무런 가공정의(공구사용)가 없는 경우는 문제없으나 이미 다른 가공정의가 있는 경우 그 가공정의 사용공구 와 중복되는 공구가 있을 경우 경고메시지를 출력하나 이것인 불필요한 경우가 있어 이를 체크할 경우 해당 경고 메시지가 출력되지 않습니다.

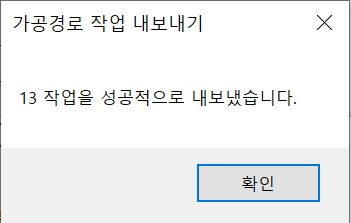

5. 적용 버턴을 눌러 무사히 가공정의가 붙여 넣기가 완료되며 해당 복사 가공정의 수량과 함께 완료 메시지가 출력됩니다.

6. 주의사항 : 이 적용버턴을 눌러야 실지적인 저장이 완료되는것 입니다. 위 4번에서 저장이 완료되는것이 아니고 저장할 파일(내용이 없는)만 생성된것 입니다.
여기서 적용버턴를 눌러야 그 저장될 파일에 선택한 가공정의가 저장되는 것입니다.



 여기까지 복사하고자 하는 가공경로(가공정의)를 가공경로 작업 내보내기 기능을 사용하여 따로 저장하였습니다.



 이제 다시 복사대상 "A" 마스터캠 파일에 불어넣기 위하여 "A" 마스터캠 파일을 불러드립니다.

*여기서는 "A" 마스터캠 파일에 별도의 다른 가공경로가 없는 상태에서 진행합니다.

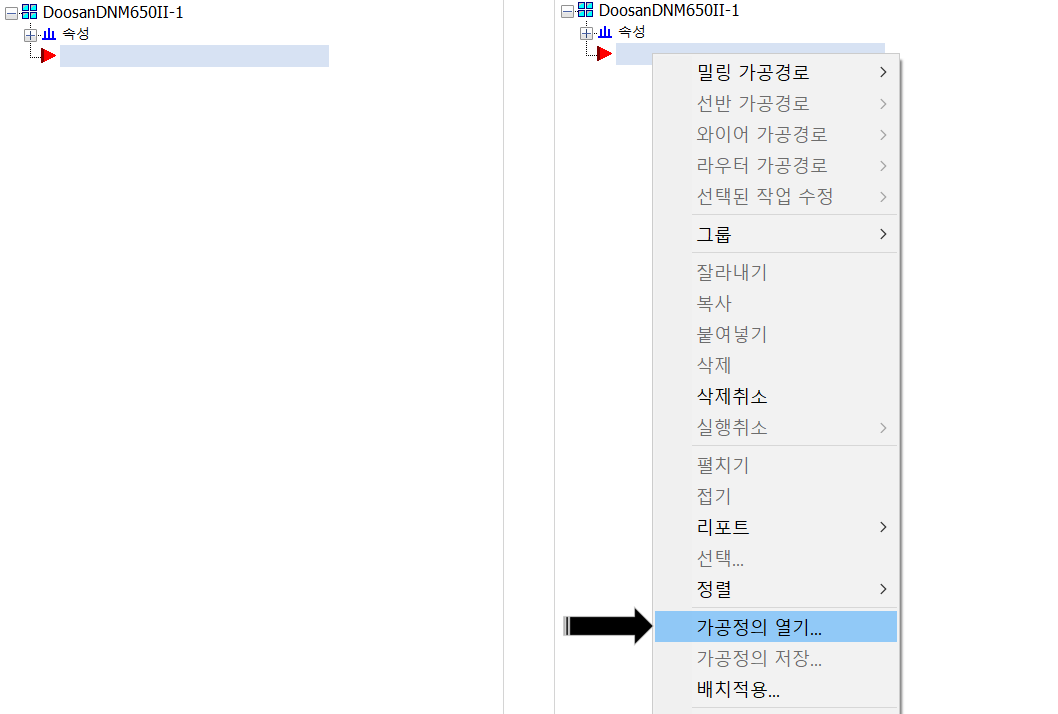

7. 아래와 같이 빈가공정의 그룹 빈칸에 마우스를 위치하고 우클릭으로 가공경로 관리자 옵션메뉴를 불러 여기서 가공정의 열기를 클릭합니다.

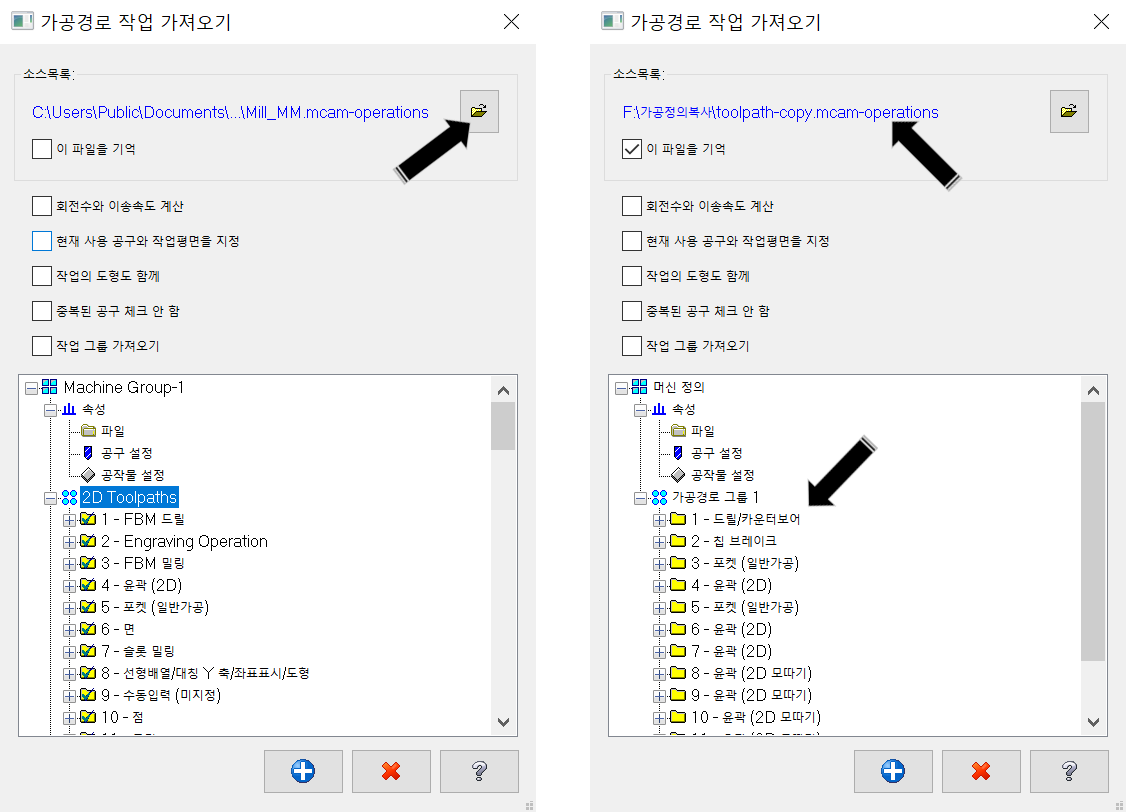

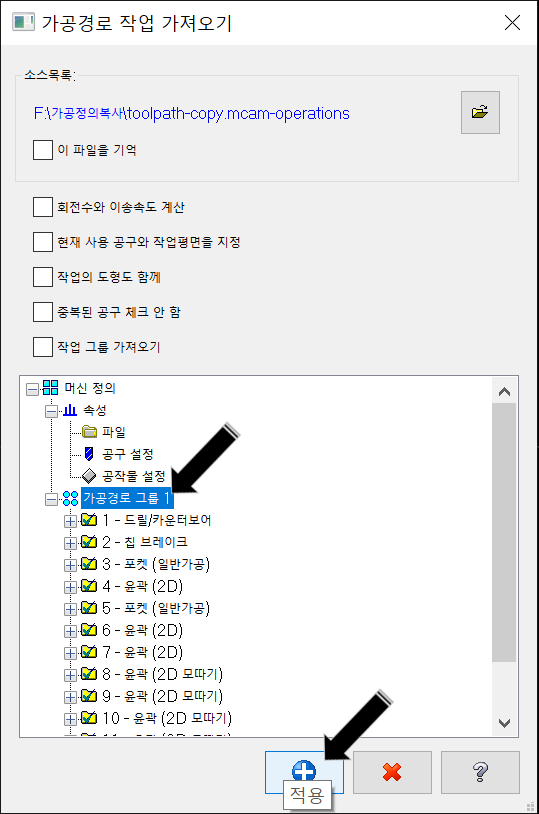

8. 그러면 가공경로 작업 가져오기 창이 출력됩니다.

*초기 상태이면 현재 창에는 기본적인 설정(MM.mcam-opertions)이 표시됩니다.(좌측 창)

그러므로 오른쪽 상단 폴더 열기 아이콘을 클릭하여 위에 저장해 놓은 가공정의 파일(TOOL-PATH-COPY.mcam-operations)을 선택합니다.

 원하는 가공정의가 맞으면 해당 가공정의를 선택하여여야 합니다. (선택 안 하고 적용 버턴을 클릭하면 안 됩니다.)

 복사대상인 가공정의를 선택하고 적용 버턴을 클릭합니다.

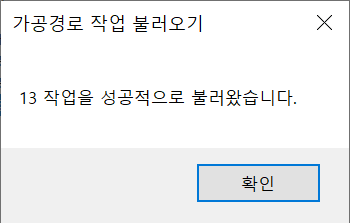

그러면 가공경로 작업 불러오기 성공 메시지가 출력됩니다.

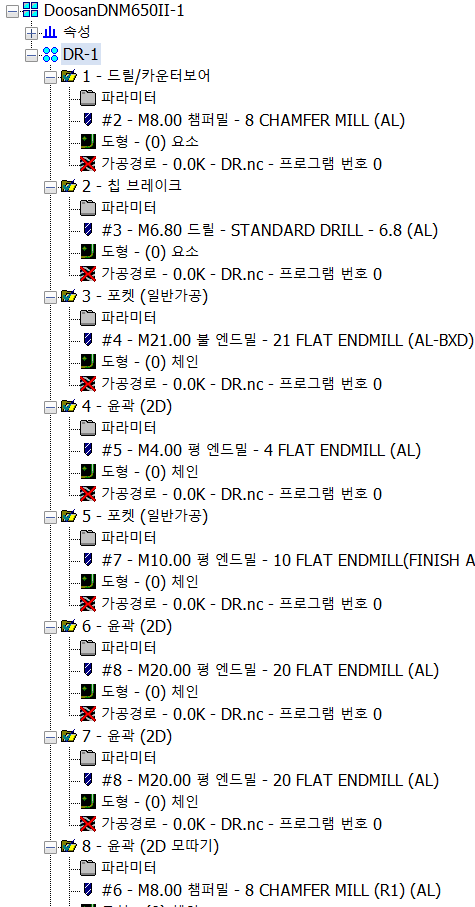

9. 그러면 가공경로 관리자창 빈칸을 기준으로 해당 가공경로가 복사됩니다.

* 이때 가공경로는 체인이 적용되지 않은 상태로 불러드려 옵니다.

그러므로 불러드린 후 각각의 가공정의의 체인을 다시 걸어주어야 합니다.

* 지금 상태에서 재생성하여도 재생성이 되지 않습니다. (체인이 안되어 있으므로)



10. 이러한 이유로 각 가공정의는 체인작업을 다시 한 후 재생성 과정을 거쳐서 완료합니다.



11. 그 외 특이사항.

- 위에서 설명한 대로 가공정의를 불어와도 체인 된 도형요소가 없어서 다시 도형요소에 체인작업을 해야 하는데..

가공경로 작업 내보내기 의 옵션 중 "가공작업의 도형도 함께 내보내기" 옵션이 있어 이 옵션 사용과 가공경로 작업 불러오기 의 옵션중 "작업의 도형도 함께" 옵션이 있어서 이것을 함께 조합하여(둘 다 체크 사용) 불러오면 가공정의 도형요소 체인되어있는 상태 그대로 불러오기 않는가 생각됩니다... 만



 실제 적용해 보면 이것은 단순히 도형요소를 함께 저장 불러오기라 (실제 저장된 파일을 오픈하면 마치 일반적인 캠파일 처럼 열리는데 다만 가공정의 체인이 전부 없는 상태로 저장됩니다.

 그러므로 이러한 옵션을 적용해도 단지 체인연결이 안 되어 있는 도형요소로만 불러옵니다.



- 혹시나 이러한 방법으로 상위버전 가공정의를 하위버전 마스터캠에 불러오면 상위버전 캠 파일을 하위버전에서 열 수 있지 않은가 하는데...

 실제로는 이것도 각 버전별로 저장된 마스터캠 파일이라서 상호 호환이 되지 않습니다..
