마스터캠 모델링 공부방? 시리즈 중 11형 도면 입니다.

우선 모델링 도면은 이렇게 생겼습니다.

먼저 기준 배치도를 생성합니다.

* 위 박스 중심에서 4.0 오프셋 된 기준선은 상부도면을 보면 가운데 TAP M8 (8파이)에 접하여 탭홀이 생성되어 홀 중심이 4.0 오프셋 되어 있습니다.

이 번 것은 단면도를 생성한 후 그 단면을 이용하여 돌출컷를 실행할 예정입니다.

먼저 단면도를 도면 기준으로 생성합니다.

이제 왼쪽 원호를 그려야 하는데 참 도면 알아보기 힘들게 제시 하였습니다. (시험자 열받으라고?)

형태로 보아 하단 깊이 6.0에서 접하여 출발한 원호가 왼쪽 25.0 부분에 접하여 이루어진 것으로 추정(?)합니다.

그래서 원호 그리기에서 한점 기능을 이용 하단 바닥에 선를 접하고 상부 25.0 부분점에 접하는 원호를 생성합니다.

필요한 안쪽 원호만 선택하여 원하는 원호를 생성 합니다.

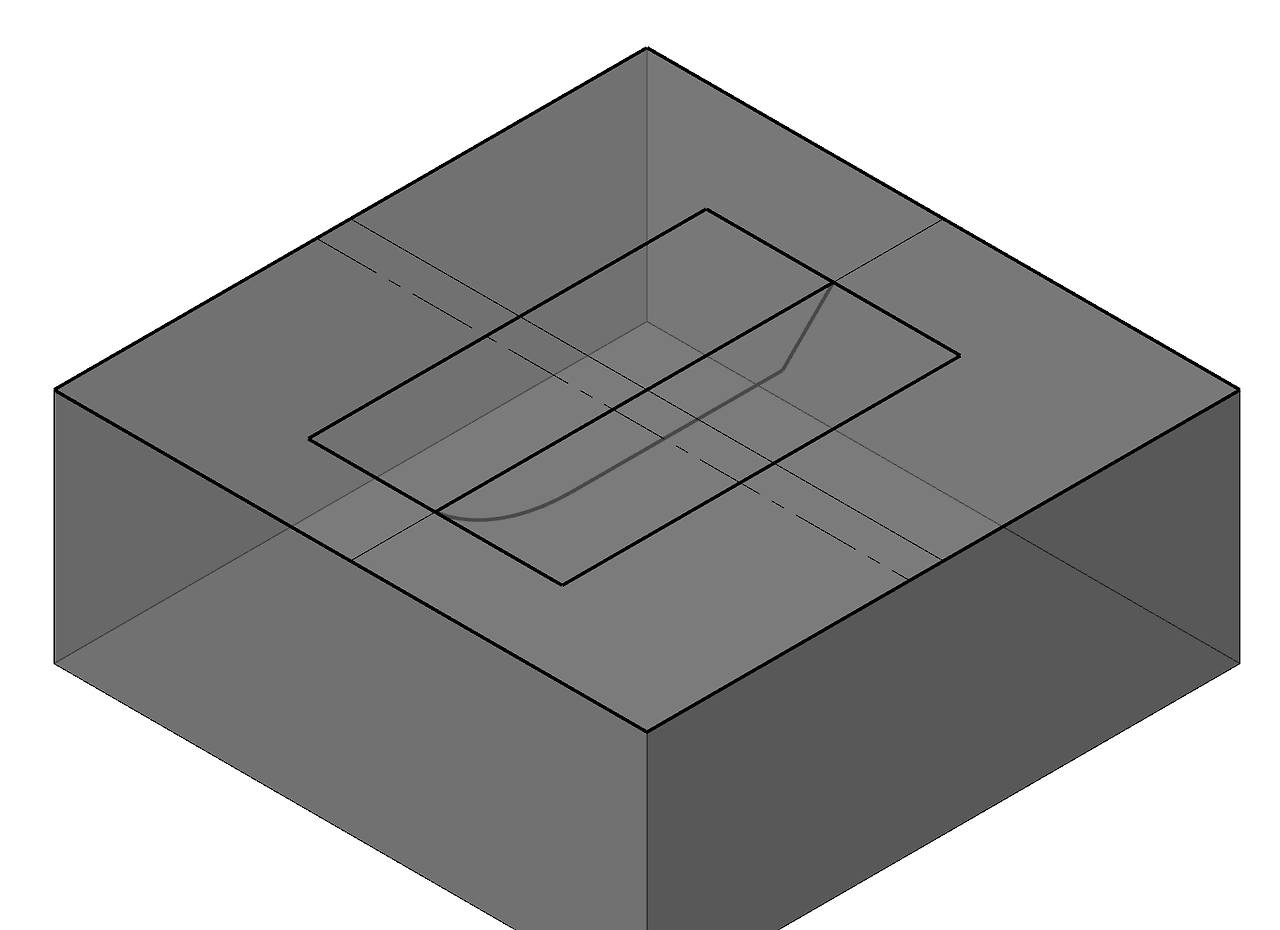

그렇게 하여 단면선이 완성되었습니다.

이 단면선를 활용하여 솔리드 돌출컷 (양방향)를 선택하여 돌출컷를 실행하였습니다.

이제 양쪽면의 경사를 완성하여야 하므로 솔리드수정 - 이동기능를 이용 하여 해 당면을 선택합니다.

해당면 선택한후 기능선택 아이콘을 축방향 선택으로 변경합니다.

그리고 회전할 축 화살표 머리를 선택한 후 해당 회전축이 될 상부 모서리를 선택합니다.

그리고 해당 각도(20도) 만큼 회전합니다.

*이때 회전할 면의 회전축선택를 잘하셔야 합니다.



이것을 반대쪽 면에도 실행해 줍니다.

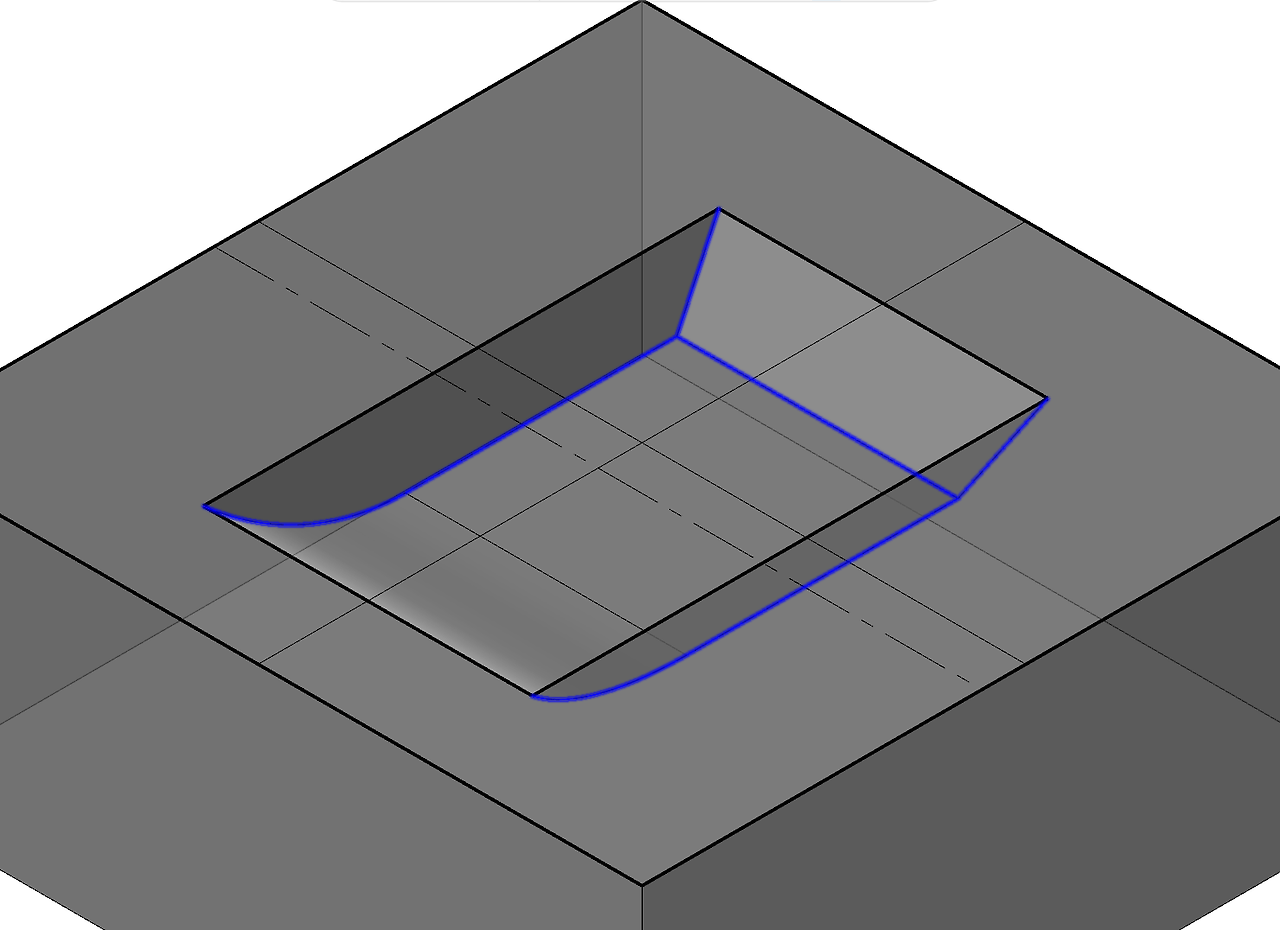

그러면 위와 같은 형태의 포켓형태가 완성됩니다.

​
 그리고 필렛처리할 선를 선택합니다.

그리고 지정된대로 R3필렛을 실행합니다.

이제 중앙의 돌출부를 생성합니다.

기준배치선에 맞추어 D11.9 원를 생성합니다.

그리고 하부쪽으로 깊이 6.0 만큼 돌출(바디추가)을 실행합니다. 경사 각도는 15도입니다.

그리고 하부 필렛할 부분 선를 선택합니다.

*필렛은 사실 나중에 한번에 같이 하여도 무방합니다.

이렇게 되어 해당 모델링은 완료되었습니다.
