마스터캠 모의가공시 좀더 실가공 에 가깝게 연습하기-(2D 바이스작업)

안녕하세요



요즘 실가공은 안 하고 모의 가공만 돌리고 있습니다.



그래서 처음 직훈 교육 시 실가공 작업을 못하니 어떻게든 컴퓨터 상에서도 연습을 하고 싶어 한동안 여러 시뮬 프로그

램을 돌려보았지만 그 시뮬 프로그램 사용법 익히는 것이나 그 프로그램 자체가 무거워서 또 호환성 문제 등 아쉅은 점

이 많았습니다.



그러던중 일단 교육목적으로 활용할 자료 을 공개합니다.



마캠 X8 이후 버전만 작동 확인했습니다.

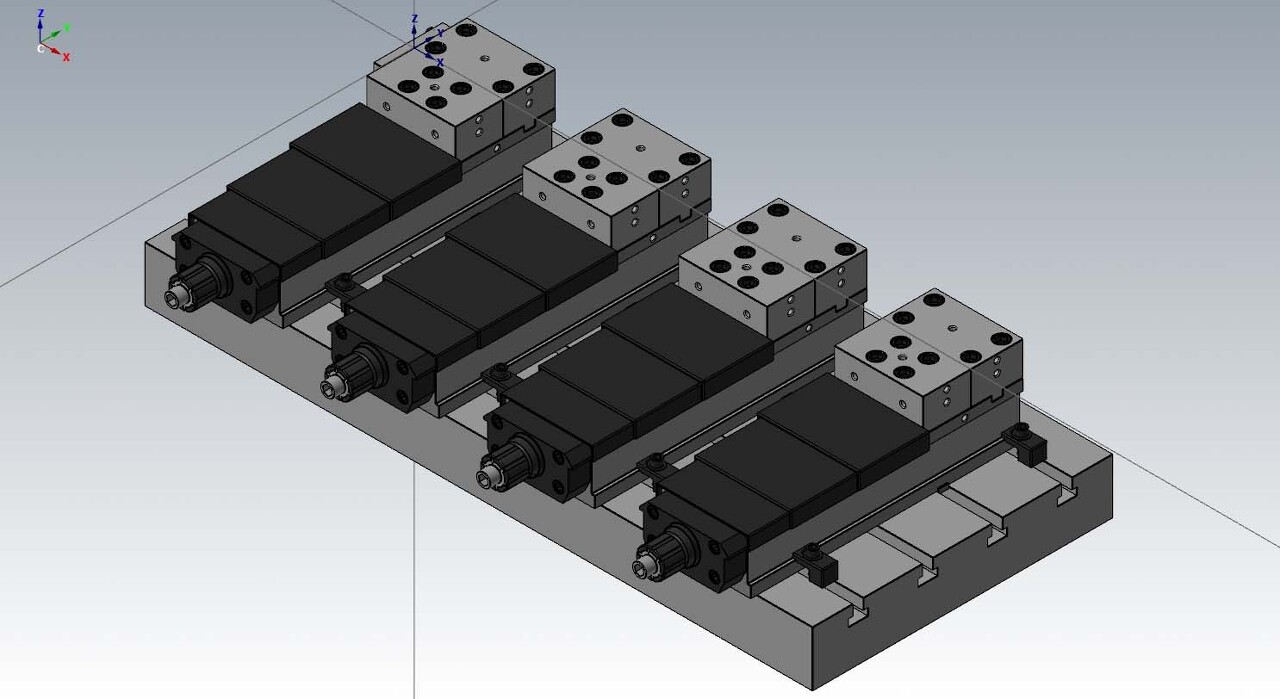

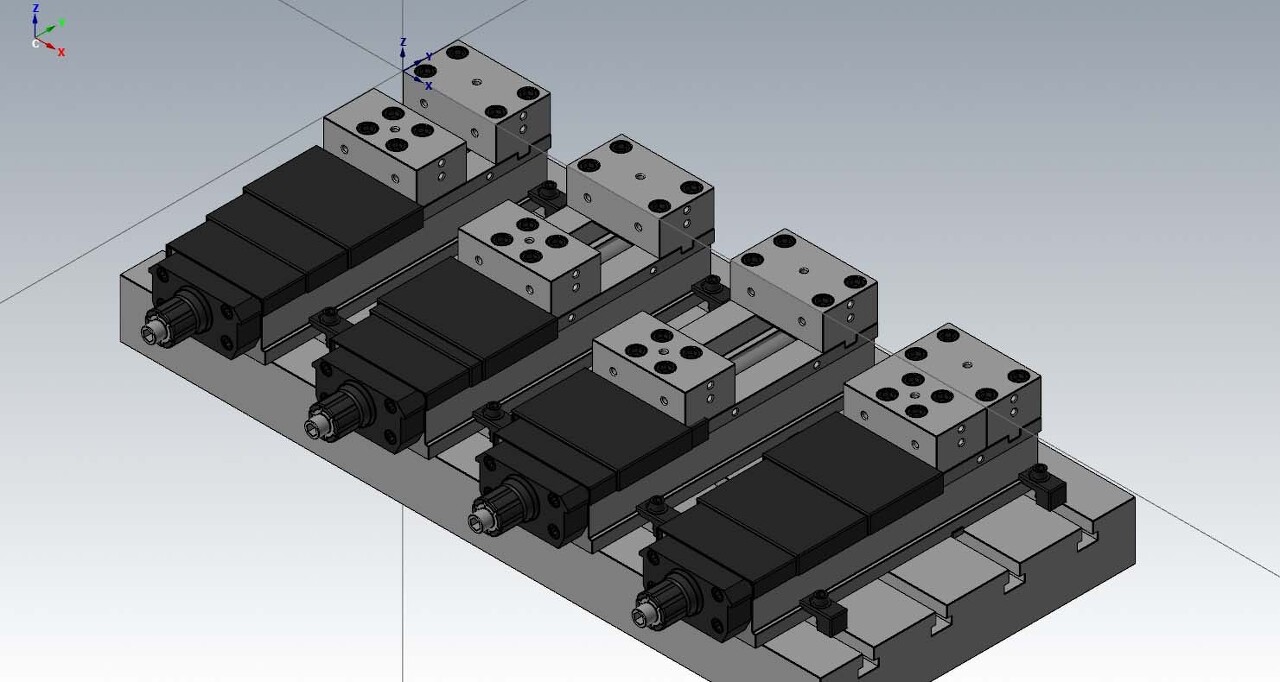

우선 기준은 5호기 에 바이스 4개 올린 것으로 산정합니다.



모델링은 솔리드웍스에서 작업한 것을 좌표 설정 후 파라솔리드 (*. x_t)로 저장한 것을 마캠에서 불러들여 레벨 변경을

해준 것입니다.



바이스 모델은 삼천리 PVC-160입니다.

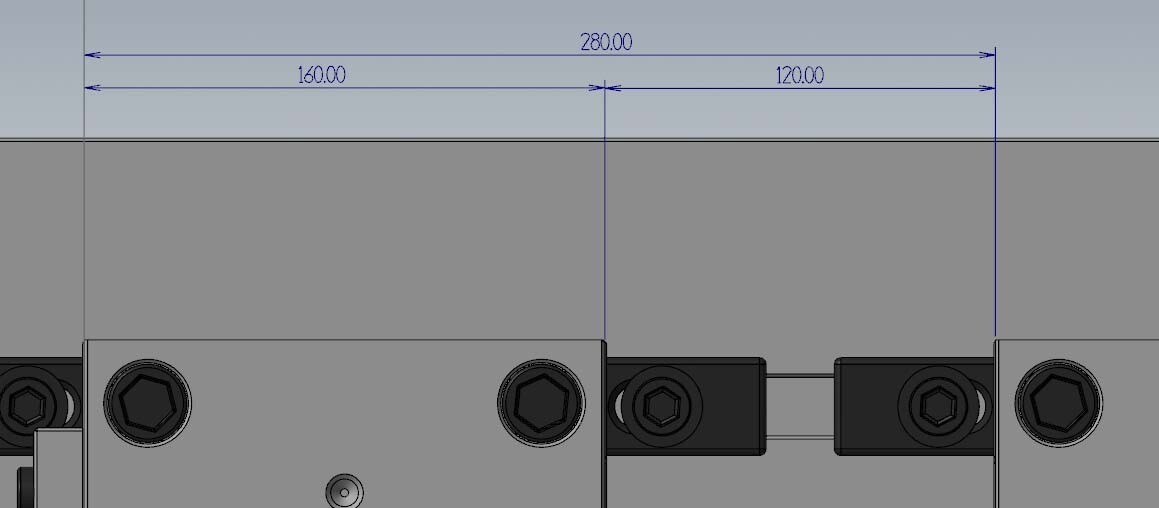

바이스 간격은 120씩 떨어져 있고 (각 바이스 원점이 280 간격이라는 애기) 각 바이스 고정죠 와 배드는 한 레벨이며

각 바이스 이동죠 와 스토퍼(1번 바이스만 있습니다.)는 각각 레벨이 틀립니다.

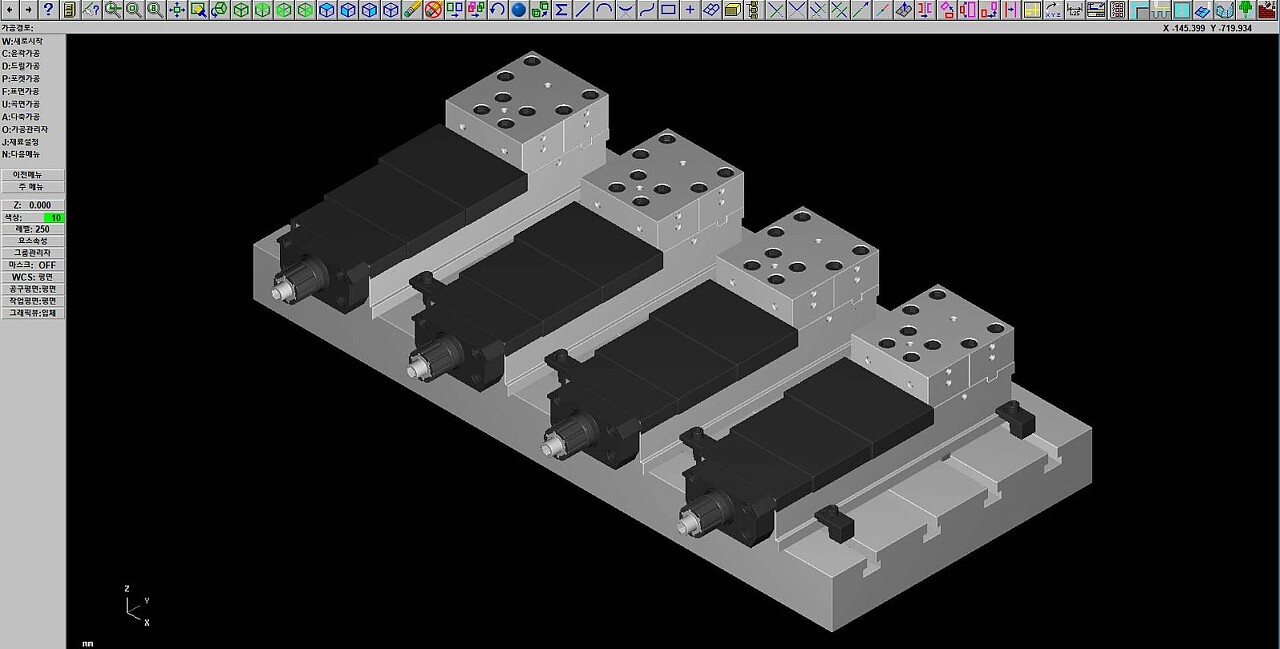

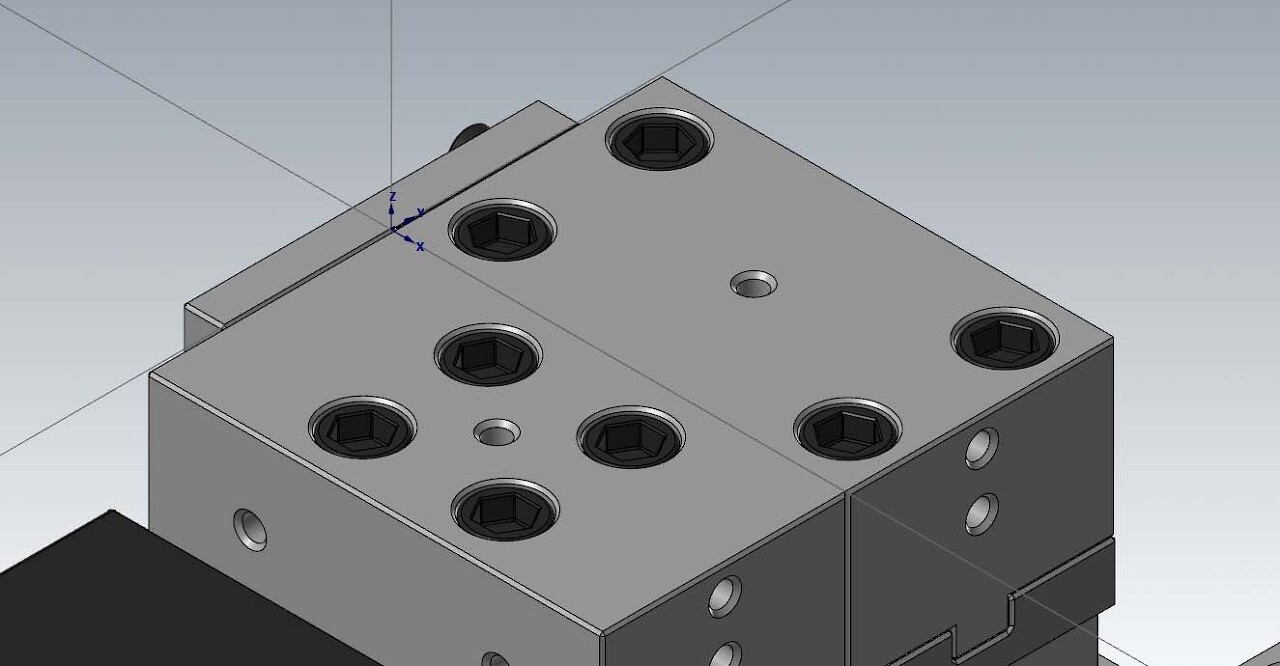

그래서 일단 마컴 원점은 다음과 같이 설정되어 있습니다.

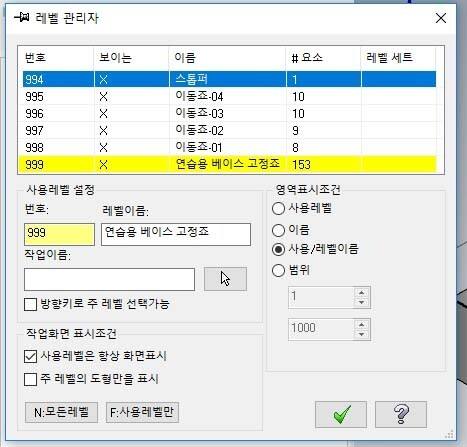

각 바이스 요소 레벨은 다음과 같습니다.





사용 방법은 간단합니다.



사용하고자 하는 바이스 이동죠 레벨만 표시하여 해당 소재만큼 이동하여 사용하시면 됩니다.

(999번 레벨만 고정으로 하시면 됩니다.)





한번 모의 가공을 해보겠습니다.

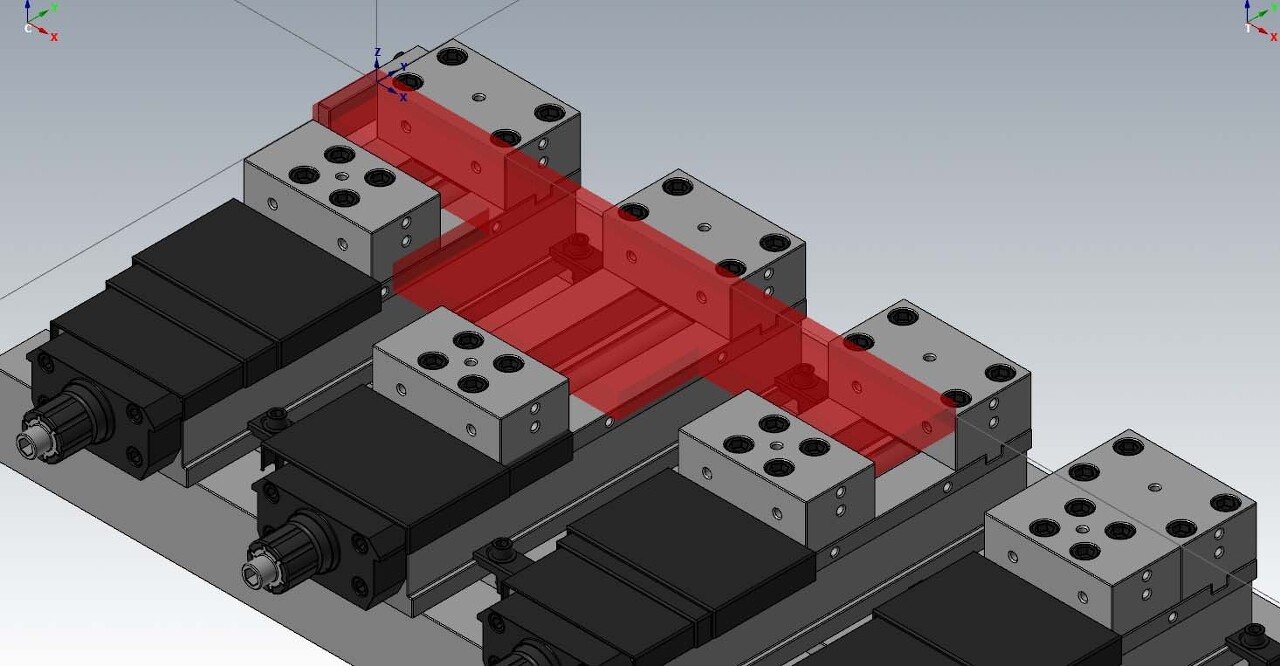

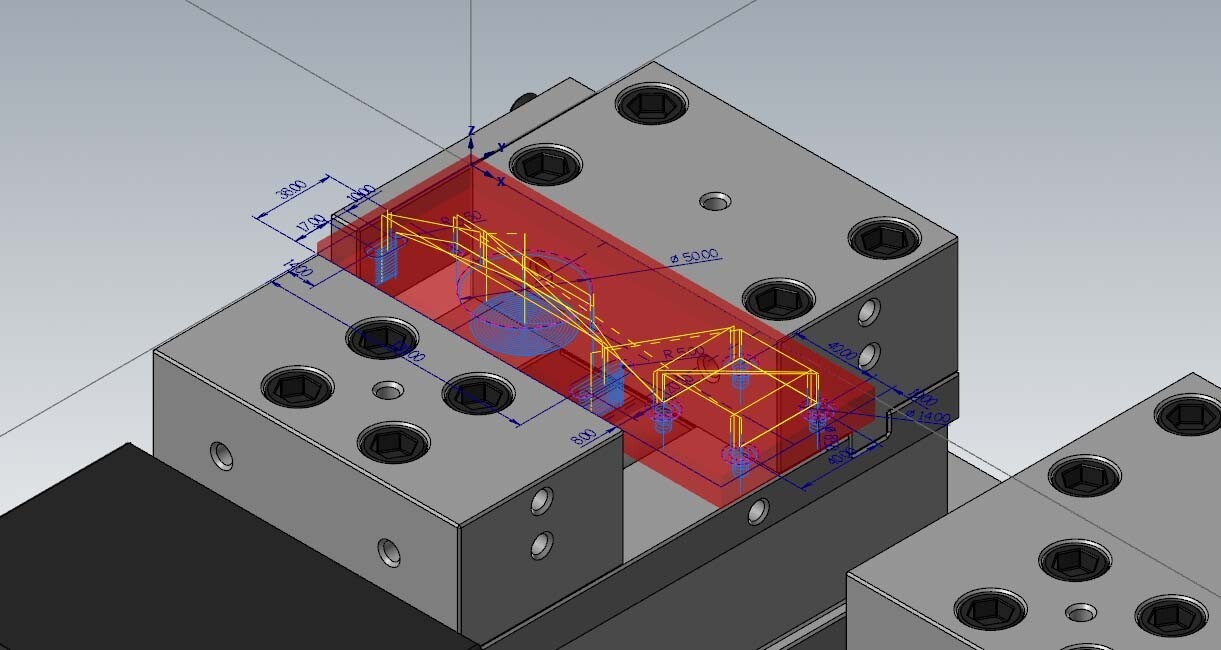

소재 설정은 바이스 모서리 원점으로 잡고 소재 두께 15mm 중 45mm 평행 블록 놓고 바이스 상단과 소재 평행으로 산

정합니다.

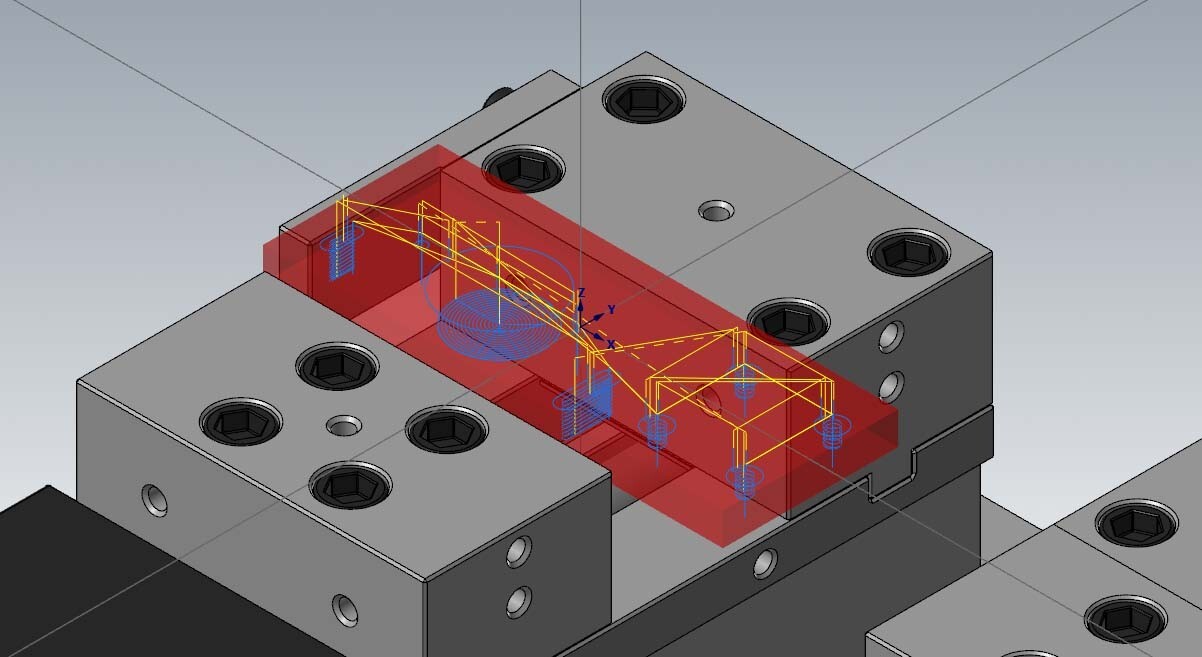

그리고 캠 작업을 합니다.

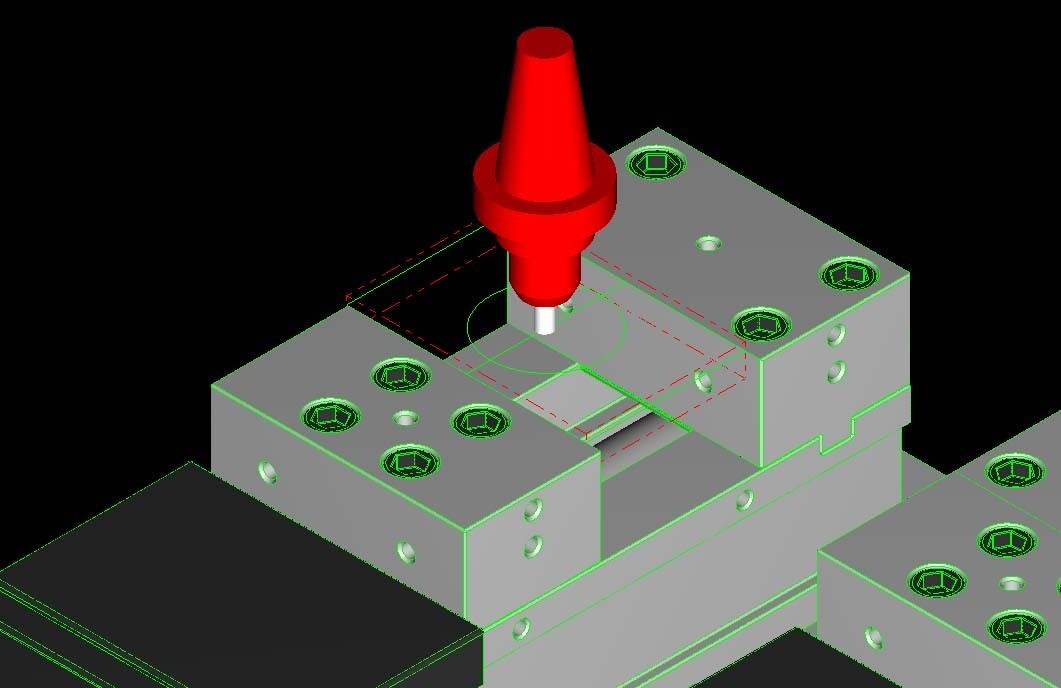

이후 모의 가공으로 넘어갑니다.

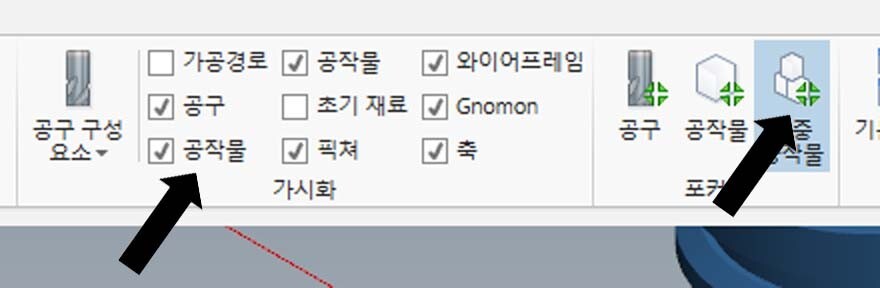

모의 가공의 공구 구성 요소 가시화의 공작물 칸을 체크해주시고 포커스란의 다중 공작물을 선택해주십세요

(X9버전 이후 경우)



마컴 X8은 그냥 작업하셔도 됩니다.



* 마캠 메인 화면에서 해당 바이스 레벨을 끄면 모의 가공 화면에 출력되지 않습니다.

* 컴퓨터 성능에 따라 잠시 딜레이가 있으니 좋은 컴퓨터를 사용해 주세요.

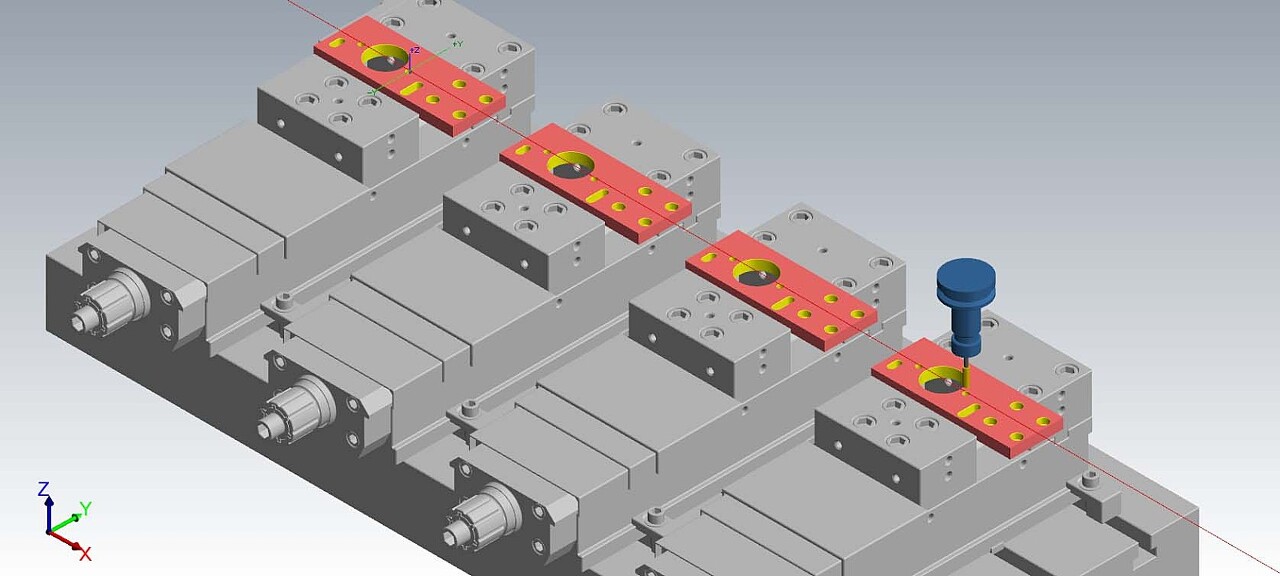

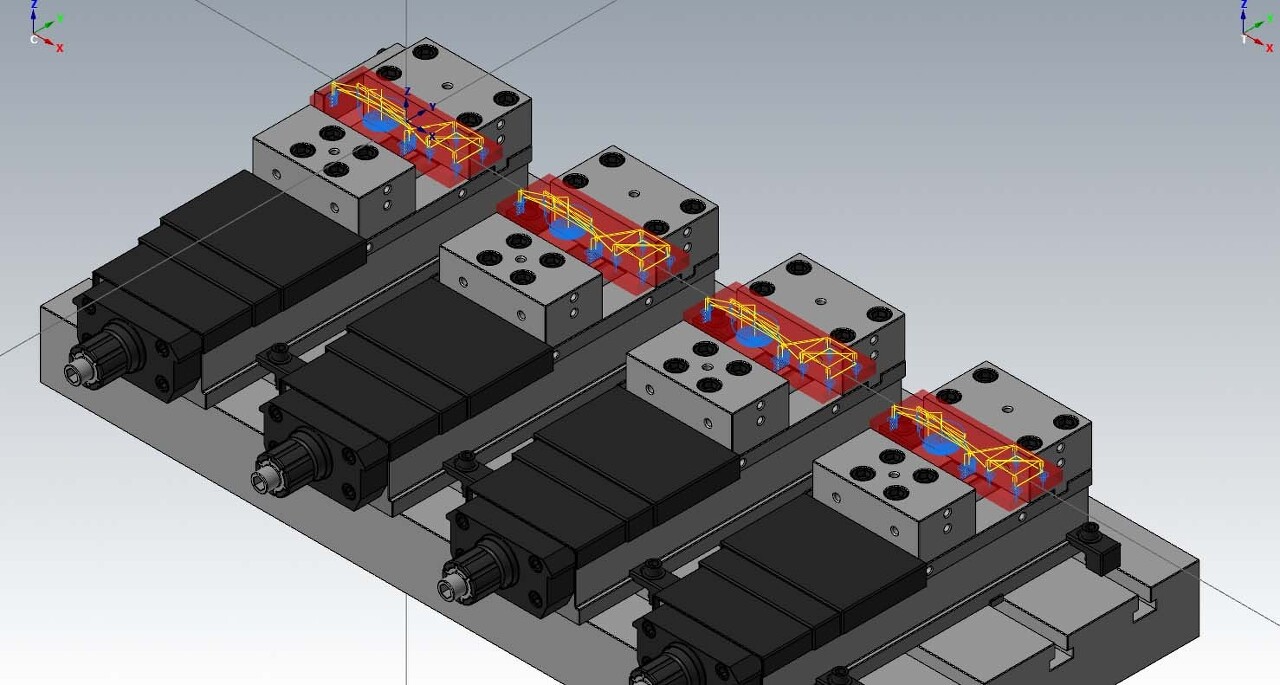

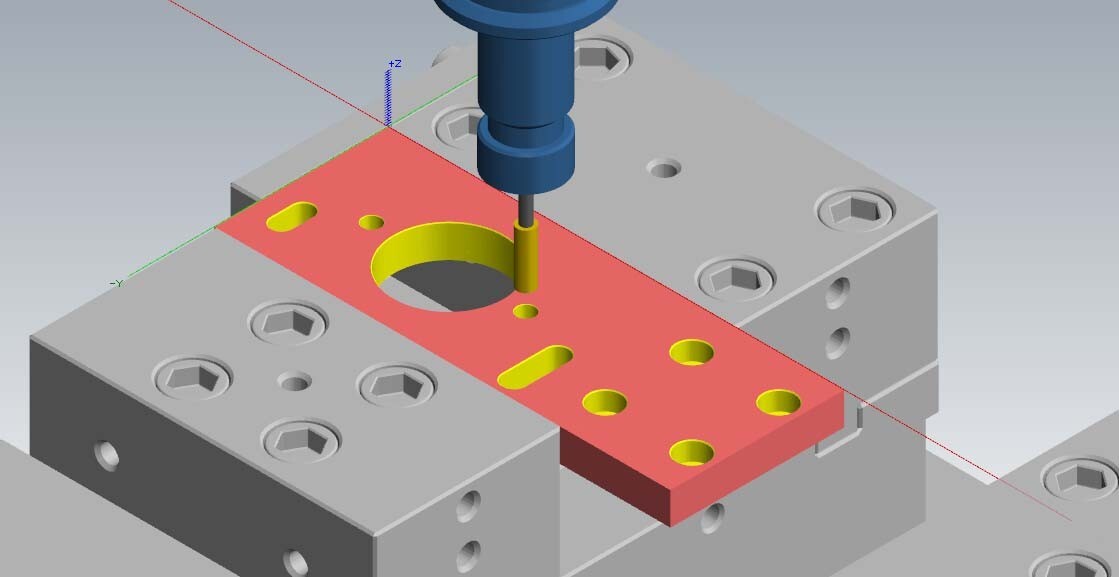

모의 가공을 플레이하시면 됩니다.





만일 소재 원점이 소재 중심이면 그만큼 전체 바이 스을 이동시켜주시면 됩니다.



여러 가지 응용이 가능하니 한번 교육용 목적이나 처음 마컴 공부하시는 분들 한번 활용해보시기 바랍니다.



또한 선형 배열 연습 때 도 적용 가능합니다.





위 와 같이 선형 배열하여 모의 가공 적용이 가능합니다.





다만 이 방법은 선형 배열하는 것보다 더 귀찮은 소재 설정을 해주어야 합니다.





* 이때 소재로 지정된 솔리드 모형은 레벨을 틀리게 해서 모의 가공 시 그 레벨은 꺼주셔야 합니다.

안 그러면 모의 가공 시 그 솔리드까지 모의 가공 화면에 출력되어 실가공 화면이 안 보입니다.



* 소재 설정 은 솔리드 모델 작성 후 평행이동 등으로 각 바이스에 적용 후 멀티 소재 적용이 가능합니다.

홍 바우님 게시물 참조 : https://cafe.naver.com/mcampokegi/86185



여기서 좀 더 응용하시면 불규칙한 소재 모의 가공도 가능합니다.



여기에 여러 가지 악세 사리을 추가 하면 초보자 교육에 활용 가능하지 않은가 생각합니다.



그리고 이것을 마컴 9.1에 적용 할려고 했으나 마캠 9.1 모의 가공은 소재만 표시되므로(이 문제 아니더라도 너무 딜레

이 걸립니다.) 적용이 안됩니다.





다만 모의 가공의 가공 관리자 - 경로 확인에서 경로 확인은 됩니다.





이렇게 여러 가지 응용 방법이 있으니 잘 활용하시기 바랍니다.



다음은....
